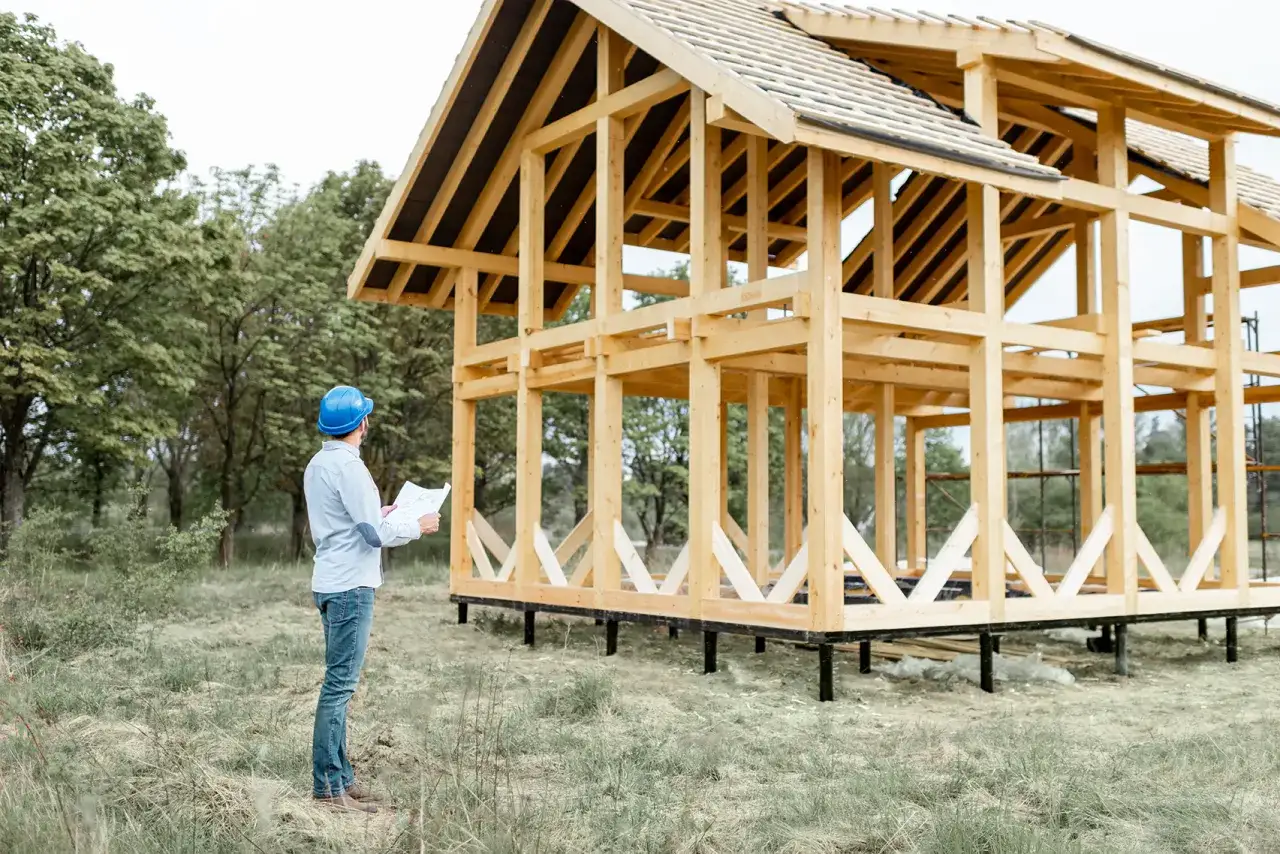

Dom szkieletowy: wymiary drewna C24 uniknij błędów!

Ten artykuł stanowi kompleksowy przewodnik po kluczowych wymiarach i przekrojach drewna konstrukcyjnego, niezbędnego do budowy stabilnego i trwałego domu w technologii szkieletowej w Polsce. Zrozumienie tych parametrów jest fundamentalne dla bezpieczeństwa konstrukcji, efektywności energetycznej oraz optymalizacji kosztów Twojej inwestycji. Jako doświadczony praktyk, postaram się przekazać Ci wiedzę, która pozwoli Ci uniknąć kosztownych błędów i zbudować dom, który będzie służył przez lata.

Precyzyjny dobór drewna: fundament stabilnego domu szkieletowego

Zacznijmy od podstaw, bo to właśnie one decydują o trwałości i bezpieczeństwie całego budynku. W technologii szkieletowej drewno to nie tylko materiał, to kręgosłup Twojego domu. Jego właściwy dobór to absolutna podstawa, której nie można lekceważyć.

Czym jest drewno C24 i dlaczego jest jedynym słusznym wyborem?

W Polsce, dla domów szkieletowych, jedynym akceptowalnym i wymaganym standardem jest certyfikowane drewno konstrukcyjne klasy C24. Co to dokładnie oznacza? Mówimy tu o drewnie sosnowym lub świerkowym, które zostało poddane specjalistycznej obróbce. Jest ono czterostronnie strugane, co zapewnia gładką powierzchnię i precyzyjne wymiary, a także fazowane na krawędziach, co ułatwia montaż i zwiększa bezpieczeństwo pracy. Kluczowe jest również to, że drewno C24 jest suszone komorowo do wilgotności 15-18%. Ta niska wilgotność gwarantuje nie tylko odpowiednią wytrzymałość i stabilność wymiarową, ale także minimalizuje ryzyko pękania, wypaczania się czy ataku szkodników i grzybów. Wybierając C24, inwestujesz w pewność i spokój na lata.

Wilgotność i struganie: dwa parametry, których nie możesz zignorować.

Wspomniana wilgotność na poziomie 15-18% to nie przypadek. Drewno o wyższej wilgotności będzie pracować kurczyć się, pękać, wypaczać, co może prowadzić do poważnych problemów konstrukcyjnych i estetycznych. Z kolei czterostronne struganie i fazowanie krawędzi to nie tylko kwestia estetyki. Gładka powierzchnia drewna zwiększa jego odporność ogniową, ponieważ ogień wolniej się rozprzestrzenia po struganej powierzchni. Dodatkowo, precyzyjne wymiary ułatwiają montaż, eliminując konieczność dopasowywania elementów na budowie, co przekłada się na szybkość i dokładność prac. To także gwarancja, że izolacja termiczna będzie idealnie przylegać, bez mostków termicznych.

Konsekwencje użycia niewłaściwego drewna: od problemów z montażem po katastrofę budowlaną.

Niestety, pokusa oszczędności często prowadzi do wyboru drewna o niższej klasie, niewłaściwej wilgotności lub niestruganego. Konsekwencje mogą być bardzo poważne:

• Trudności w montażu: Niestrugane drewno o zmiennych wymiarach jest trudne do spasowania, co wydłuża czas pracy i generuje dodatkowe koszty.
• Niestabilność konstrukcji: Drewno o zbyt wysokiej wilgotności będzie się kurczyć i wypaczać, prowadząc do luzów w połączeniach i osłabienia całej konstrukcji.
• Pękanie i wypaczanie: Widoczne pęknięcia i odkształcenia to nie tylko problem estetyczny, ale sygnał, że drewno traci swoje właściwości nośne.
• Problemy z izolacją: Nierówne elementy uniemożliwiają szczelne ułożenie izolacji, co prowadzi do mostków termicznych i wyższych rachunków za ogrzewanie.
• Zagrożenie dla bezpieczeństwa: W skrajnych przypadkach, użycie drewna o niewystarczającej wytrzymałości lub niestabilnego wymiarowo może prowadzić do poważnych uszkodzeń konstrukcji, a nawet katastrofy budowlanej.

Ściany nośne i działowe: serce konstrukcji szkieletowej

Standardowe przekroje słupków w ścianach zewnętrznych: wymiar 45x145 mm jako złoty środek.

W większości projektów domów szkieletowych w Polsce, na słupki w ścianach zewnętrznych oraz wewnętrznych nośnych, najczęściej stosuje się przekroje 45x145 mm lub 60x140 mm. Te wymiary są swego rodzaju "złotym środkiem". Zapewniają one odpowiednią wytrzymałość konstrukcyjną, co jest kluczowe dla przenoszenia obciążeń od stropów i dachu. Co więcej, przestrzeń między słupkami o głębokości 145 mm lub 140 mm pozwala na zastosowanie solidnej warstwy izolacji termicznej, zazwyczaj wełny mineralnej, co przekłada się na bardzo dobre parametry energetyczne budynku. Jest to optymalny wybór, który łączy w sobie stabilność, efektywność izolacyjną i racjonalne koszty.

Kiedy warto zainwestować w grubsze słupki (np. 45x195 mm)?

Są sytuacje, w których warto rozważyć zastosowanie grubszych słupków, na przykład o przekroju 45x195 mm lub 60x180 mm. Dzieje się tak, gdy projekt zakłada wyższe wymagania dotyczące izolacji termicznej, np. w domach pasywnych lub energooszczędnych o bardzo niskim zapotrzebowaniu na energię. Większa głębokość słupka pozwala na umieszczenie grubszej warstwy izolacji, co znacząco poprawia współczynnik przenikania ciepła ściany. Oczywiście, taka decyzja musi być zawsze podyktowana projektem konstrukcyjnym i obliczeniami energetycznymi.

Belki podwalinowe i oczepowe: jakie wymiary zapewnią stabilność konstrukcji?

Belka podwalinowa to element, który spoczywa bezpośrednio na fundamencie i stanowi podstawę dla całej konstrukcji ściany. Belka oczepowa natomiast wieńczy ścianę, spinając słupki od góry i tworząc stabilne połączenie z kolejnymi elementami konstrukcji, np. stropem. Zazwyczaj te belki mają ten sam przekrój co słupki ścienne, czyli najczęściej 45x145 mm. Niezwykle ważne jest, aby podwalina była impregnowana ciśnieniowo. Chroni to drewno przed wilgocią kapilarną, która może podciągać z fundamentu, zapobiegając gniciu i degradacji konstrukcji. To element, na którym absolutnie nie wolno oszczędzać.

Ściany działowe: gdzie można bezpiecznie zastosować cieńsze przekroje?

W przypadku ścian działowych, które nie przenoszą obciążeń konstrukcyjnych (są nienośne), możemy bezpiecznie zastosować cieńsze przekroje drewna. Typowe wymiary to 45x95 mm lub nawet 45x70 mm. Jest to rozwiązanie ekonomiczne i praktyczne. Cieńsze ściany działowe pozwalają na oszczędność miejsca wewnątrz budynku, co jest szczególnie cenne w mniejszych domach. Pamiętaj jednak, że nawet ściany działowe muszą być stabilne i prawidłowo połączone z konstrukcją nośną, aby zapewnić sztywność i trwałość.

Kluczowy parametr: jak prawidłowy rozstaw słupków (40 vs 60 cm) wpływa na montaż i izolację?

Standardowy rozstaw osiowy słupków w konstrukcji szkieletowej w Polsce to 40 cm lub 60 cm. To nie jest przypadkowy wybór, lecz wynik optymalizacji pod kątem dostępnych na rynku materiałów. Płyty poszycia, takie jak OSB/3, MFP czy płyty gipsowo-kartonowe, a także materiały izolacyjne, np. wełna mineralna, są produkowane w szerokościach idealnie pasujących do tych rozstawów. Dzięki temu minimalizuje się ilość odpadów, przyspiesza montaż i zapewnia szczelne wypełnienie przestrzeni izolacją, co jest kluczowe dla efektywności energetycznej. Niewłaściwy rozstaw może prowadzić do konieczności docinania płyt, powstawania mostków termicznych i osłabienia konstrukcji.

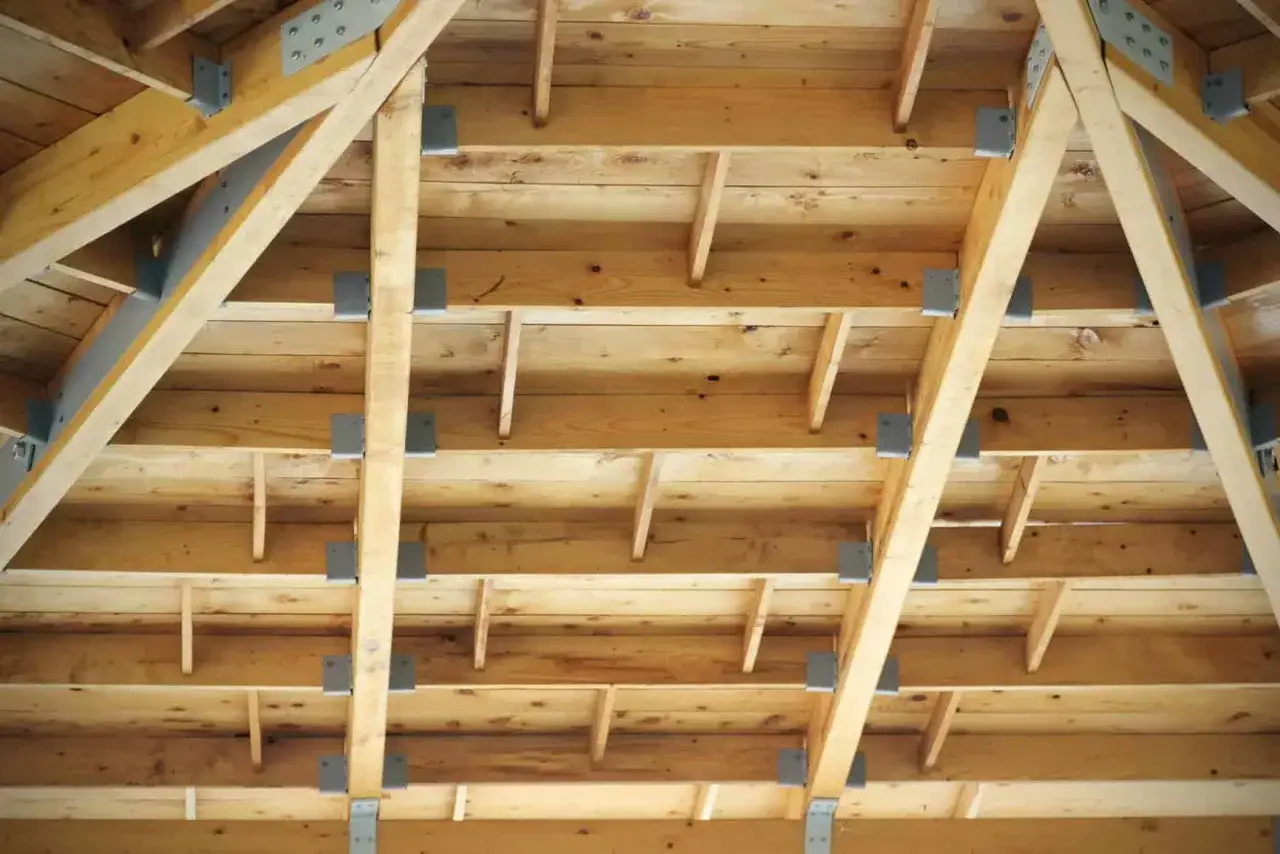

Stropy: jak zapewnić stabilność i komfort użytkowania?

Stropy to jedne z najbardziej obciążonych elementów konstrukcyjnych domu. Muszą nie tylko przenosić ciężar własny i użytkowników, ale także zapewniać odpowiednią sztywność i minimalizować drgania. Ich prawidłowe zaprojektowanie i wykonanie to gwarancja komfortu użytkowania.

Jak rozpiętość stropu dyktuje wymiary belek stropowych (legarów)?

Kluczową zależnością w projektowaniu stropów jest ta między rozpiętością stropu a wymiarami belek stropowych (legarów) oraz projektowanymi obciążeniami. Im większa rozpiętość (czyli odległość między podporami) i im większe obciążenia (np. ciężar mebli, ludzi, a nawet śniegu na dachu, jeśli strop jest jednocześnie podłogą strychu), tym grubsze i wyższe muszą być legary. To jest czysta mechanika budowli i wymiary te muszą być precyzyjnie określone w projekcie konstrukcyjnym przez uprawnionego inżyniera. Nie ma tu miejsca na zgadywanie czy "na oko".

Najpopularniejsze przekroje legarów: od 45x195 mm do 45x245 mm.

W zależności od rozpiętości stropu i przewidywanych obciążeń, w polskich domach szkieletowych najczęściej stosuje się następujące przekroje legarów stropowych:

• Dla mniejszych rozpiętości (do około 3,5-4 m): 45x195 mm.
• Dla średnich rozpiętości (do około 4,5-5 m): 45x220 mm.
• Dla większych rozpiętości (powyżej 5 m): 45x245 mm lub nawet 60x240 mm.

Pamiętaj, że są to jedynie przykłady. Ostateczny wybór zawsze należy do konstruktora, który bierze pod uwagę specyfikę Twojego projektu.

Belki dwuteowe (I-joist): nowoczesna alternatywa dla litego drewna?

W ostatnich latach coraz większą popularność zdobywają belki dwuteowe, znane jako I-joists. Stanowią one nowoczesną i bardzo efektywną alternatywę dla litego drewna. Ich konstrukcja zazwyczaj z pasów z litego drewna lub LVL i środnika z płyty OSB lub sklejki sprawia, że są znacznie lżejsze, a jednocześnie bardziej stabilne wymiarowo i mniej podatne na wypaczenia niż tradycyjne legary. Główną zaletą I-joists jest możliwość osiągania znacznie większych rozpiętości przy zachowaniu mniejszej wysokości belki, co może być kluczowe w projektach z dużymi otwartymi przestrzeniami. Ponadto, otwory w środniku ułatwiają prowadzenie instalacji.

Podciągi i wymiany: elementy specjalne wymagające indywidualnych obliczeń.

W konstrukcji stropu często pojawiają się elementy specjalne, takie jak podciągi i wymiany. Podciągi to zazwyczaj grube belki, które podpierają inne legary stropowe, gdy nie ma możliwości zastosowania podpory ścianą. Wymiany natomiast stosuje się do obramowania otworów w stropie, np. na schody czy kominy. Te elementy przenoszą skoncentrowane obciążenia i dlatego wymagają indywidualnych, precyzyjnych obliczeń konstrukcyjnych. Ich wymiary mogą być znacznie większe niż standardowych legarów, a często wykonuje się je z drewna klejonego warstwowo (GLULAM) lub jako belki stalowe.

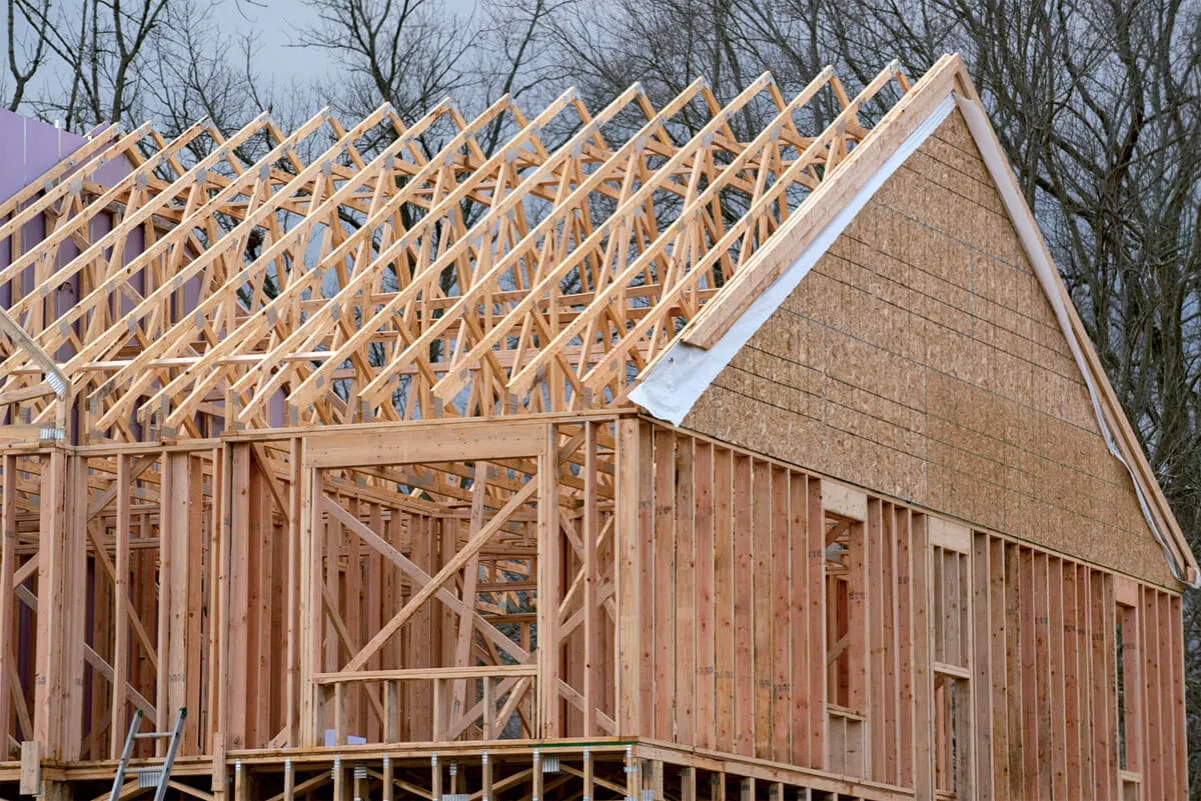

Konstrukcja dachu: solidna korona dla Twojego domu

Dach to nie tylko estetyczne zwieńczenie budynku, ale przede wszystkim jego ochrona przed czynnikami atmosferycznymi. Konstrukcja więźby dachowej musi być niezwykle solidna, aby wytrzymać obciążenia śniegiem, wiatrem i ciężarem pokrycia. To kolejny element, gdzie precyzja i zgodność z projektem są absolutnie kluczowe.

Jakie czynniki decydują o grubości krokwi? (Strefa śniegowa, kąt nachylenia, rodzaj pokrycia).

Wymiary krokwi, czyli głównych elementów nośnych dachu, zależą od wielu czynników, które konstruktor musi wziąć pod uwagę:

• Kąt nachylenia dachu: Im mniejszy kąt, tym większe obciążenie śniegiem, co wymaga grubszych krokwi.
• Rozpiętość: Podobnie jak w stropach, im większa odległość między podporami krokwi, tym większy ich przekrój.
• Obciążenie śniegiem i wiatrem: Polska jest podzielona na strefy obciążenia śniegiem i wiatrem. W regionach o większych opadach śniegu lub silniejszych wiatrach, krokwie muszą być odpowiednio mocniejsze.
• Rodzaj pokrycia dachowego: Ciężkie pokrycia, takie jak dachówka ceramiczna czy betonowa, wymagają solidniejszych krokwi niż lekkie blachodachówki czy gonty bitumiczne.

Typowe wymiary krokwi w polskich warunkach: od 60x180 mm do 80x220 mm.

Biorąc pod uwagę wspomniane czynniki, w polskich warunkach najczęściej spotykane przekroje krokwi to:

• Dla mniejszych rozpiętości i kątów nachylenia: 60x180 mm.
• Dla średnich warunków: 80x200 mm.
• Dla większych rozpiętości, większych obciążeń śniegiem lub cięższych pokryć: 80x220 mm.

Warto zaznaczyć, że w przypadku dachów o bardzo dużych rozpiętościach lub skomplikowanej geometrii, mogą być stosowane inne rozwiązania, takie jak wiązary prefabrykowane lub krokwie z drewna klejonego.

Murłaty, jętki, płatwie: jakie przekroje stosuje się na te kluczowe elementy więźby?

Oprócz krokwi, w konstrukcji dachu występują inne ważne elementy:

• Murłaty: To belki spoczywające na ścianach zewnętrznych, na których opierają się krokwie. Ich wymiary są często zbliżone do słupków ściennych lub krokwi, np. 100x140 mm lub 140x140 mm.
• Jętki: Belki łączące przeciwległe krokwie, zwiększające sztywność więźby. Ich przekroje są zazwyczaj mniejsze niż krokwi, np. 45x145 mm.
• Płatwie: Poziome belki podpierające krokwie w połowie ich rozpiętości, stosowane w większych dachach. Ich wymiary są zazwyczaj znaczne, np. 140x200 mm, i zależą od obciążeń.

Wszystkie te elementy muszą być precyzyjnie określone w projekcie konstrukcyjnym, ponieważ ich rola w przenoszeniu obciążeń jest nie do przecenienia.

Rola projektu konstrukcyjnego: dlaczego nigdy nie wolno dobierać wymiarów dachu "na oko"?

Chcę to podkreślić z całą mocą: dobieranie wymiarów elementów więźby dachowej "na oko" jest absolutnie niedopuszczalne i skrajnie niebezpieczne! Dach jest elementem, który w największym stopniu narażony jest na zmienne i często ekstremalne obciążenia atmosferyczne. Tylko profesjonalny projekt konstrukcyjny, wykonany przez uprawnionego inżyniera i zgodny z normami Eurokod 5 (PN-EN 1995-1-1), gwarantuje bezpieczeństwo i trwałość. Samodzielne, niepoprawne dobranie wymiarów może prowadzić do ugięć, pęknięć, a w najgorszym wypadku do niestabilności konstrukcji, a nawet jej katastrofy, co stanowi bezpośrednie zagrożenie dla życia i zdrowia mieszkańców. Zawsze polegaj na projekcie!

Od projektu do realizacji: jak prawidłowo zamawiać drewno konstrukcyjne?

Masz już projekt, rozumiesz znaczenie odpowiednich wymiarów i klasy drewna. Teraz czas na praktykę zamówienie materiału. To etap, na którym łatwo o błędy, jeśli nie wiesz, o co pytać i czego wymagać. Jako Błażej Brzeziński, podpowiem Ci, jak to zrobić skutecznie.

Gdzie w projekcie budowlanym znajdziesz zestawienie drewna konstrukcyjnego?

Wszystkie niezbędne informacje dotyczące drewna konstrukcyjnego znajdziesz w projekcie budowlanym Twojego domu. Konkretnie, szukaj ich w części zatytułowanej "Projekt konstrukcyjny" lub w załączonym "Zestawieniu materiałów". To tam konstruktor szczegółowo określa:

• Klasę drewna (zawsze C24).
• Dokładne wymiary (przekroje i długości) każdego elementu (słupków, legarów, krokwi, belek, itp.).
• Ilości poszczególnych elementów.
• Wszelkie dodatkowe wymagania, np. dotyczące impregnacji (dla podwalin).

To jest Twoja biblia podczas zamawiania drewna trzymaj się jej ściśle!

Jak prawidłowo złożyć zamówienie w tartaku lub składzie drewna?

Składając zamówienie, bądź precyzyjny i wymagający. Oto lista kluczowych punktów, które musisz zawrzeć w zamówieniu:

1. Klasa drewna: Zawsze zaznacz, że potrzebujesz drewna konstrukcyjnego C24. To absolutna podstawa.
2. Dokładne wymiary: Podaj precyzyjne przekroje (np. 45x145 mm) oraz długości każdego elementu, zgodnie z projektem. Warto zrobić tabelę z listą elementów.
3. Wymagana wilgotność: Zaznacz, że drewno ma być suszone komorowo do wilgotności 15-18%.
4. Obróbka: Określ, że drewno ma być czterostronnie strugane i fazowane na krawędziach.
5. Impregnacja: Jeśli zamawiasz podwaliny, wyraźnie zaznacz, że mają być impregnowane ciśnieniowo.
6. Termin i warunki dostawy: Ustal szczegóły dostawy i upewnij się, że drewno będzie odpowiednio zabezpieczone na czas transportu.

Nie bój się zadawać pytań i upewniać się, że sprzedawca rozumie Twoje wymagania. To Twoja inwestycja.

Certyfikat CE i deklaracja właściwości: dokumenty, o które musisz zapytać sprzedawcę.

Kupując drewno konstrukcyjne, zawsze żądaj od sprzedawcy przedstawienia certyfikatu CE oraz deklaracji właściwości użytkowych. To nie jest opcja, to Twój obowiązek i prawo! Znak CE potwierdza, że produkt jest zgodny z europejskimi normami, w tym z kluczowym dla nas Eurokodem 5. Deklaracja właściwości użytkowych to dokument, w którym producent podaje szczegółowe parametry techniczne drewna, takie jak jego klasa wytrzymałości, wilgotność, gatunek drewna itp. Brak tych dokumentów powinien być dla Ciebie sygnałem ostrzegawczym. Sprzedawca ma obowiązek je posiadać i udostępnić na Twoje żądanie. Bez nich nie masz pewności co do jakości i zgodności drewna z normami.

Przeczytaj również: Dom modułowy: Budowa w 3 miesiące? Koszty, formalności, mity.

Najczęstsze błędy przy doborze wymiarów drewna i jak ich uniknąć.

Podsumowując, oto najczęstsze błędy, które widzę na budowach, i moje rady, jak ich uniknąć:

• Ignorowanie projektu konstrukcyjnego: Największy grzech. Projekt to podstawa. Zawsze trzymaj się wymiarów i specyfikacji podanych przez konstruktora.
• Wybór tańszego drewna niższej klasy lub o niewłaściwej wilgotności: Pozorna oszczędność, która zemści się na etapie montażu, a potem w kosztach eksploatacji lub napraw. Inwestuj w certyfikowane drewno C24 suszone komorowo.
• Brak weryfikacji dokumentów (CE, deklaracja): Nie przyjmuj drewna bez sprawdzenia tych dokumentów. Żądaj ich i weryfikuj zgodność z zamówieniem.
• Niewłaściwy rozstaw słupków: Prowadzi do problemów z poszyciem i izolacją. Upewnij się, że rozstaw jest zgodny z projektem i standardami (40 lub 60 cm).
• Współpraca z niedoświadczonymi wykonawcami: Nawet najlepsze drewno nie pomoże, jeśli montaż jest nieprawidłowy. Wybieraj ekipy z doświadczeniem w technologii szkieletowej.

Pamiętaj, że budowa domu to inwestycja na lata. Precyzja i dbałość o szczegóły na etapie doboru i zamówienia drewna konstrukcyjnego to gwarancja, że Twój dom będzie solidny, bezpieczny i energooszczędny.
