Wymiana wkładki w drzwiach nie jest trudna, ale tylko wtedy, gdy dobrze odczytasz długość i stronę montażu. W praktyce najczęściej chodzi o to, jak zmierzyć wkładkę do drzwi tak, by nowy cylinder pasował bez przeróbek, nie wystawał zbyt mocno i dobrze współpracował z szyldem lub rozetą. Poniżej pokazuję prosty sposób pomiaru, sposób czytania oznaczeń 30/35 czy 40/50 oraz błędy, które najczęściej kończą się źle dobranym modelem.
Najważniejsze zasady pomiaru wkładki, które oszczędzają czas i nerwy
- Pomiar zaczynaj od środka śruby mocującej, a nie od końców wkładki.
- Wynik zapisuj jako dwa wymiary, zwykle w formacie zewnętrzny/wewnętrzny, np. 30/35.
- Uwzględnij szyld, rozetę i inne osłony, bo potrafią zmienić finalny rozmiar o kilka milimetrów.
- Wkładka nie powinna wystawać więcej niż 2-3 mm poza osprzęt od strony zewnętrznej.
- Najpewniejszy wynik daje pomiar po wyjęciu cylindra, nie tylko „na oko” w drzwiach.
Co dokładnie trzeba zmierzyć i dlaczego to ma znaczenie

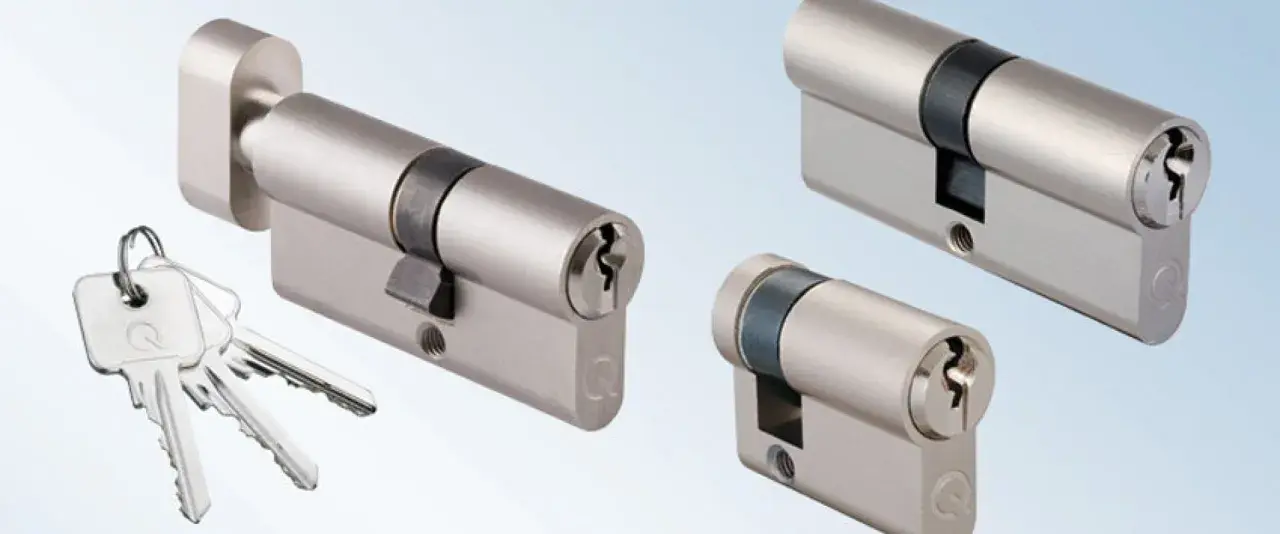

Wkładka bębenkowa nie jest mierzona od końca do końca jak zwykły pręt. Liczy się od środka śruby mocującej do każdego końca cylindra. To ważne, bo ten sam zamek może mieć różne długości po obu stronach drzwi, a dodatkowo na wynik wpływa szyld, rozeta i sposób osadzenia zamka w skrzydle. Ja zawsze traktuję pomiar wkładki jako pomiar „od osi”, nie „na oko”, bo to właśnie tu najłatwiej o błąd.
W praktyce szukasz więc dwóch wartości: zewnętrznej i wewnętrznej. Pierwsza mówi, ile wkładki wystaje po stronie zewnętrznej drzwi, druga po stronie wewnętrznej. Dobrze dobrany cylinder powinien siedzieć równo albo prawie równo z osprzętem, bo zbyt długi element jest łatwiejszy do uchwycenia, a zbyt krótki może utrudniać obsługę klucza i osłabiać komfort działania zamka.
| Element | Co sprawdzasz |
|---|---|
| Śruba mocująca | Punkt odniesienia całego pomiaru |
| Strona zewnętrzna | Długość od osi śruby do końca wkładki od ulicy lub klatki |
| Strona wewnętrzna | Długość od osi śruby do końca wkładki od środka mieszkania |
| Szyld lub rozeta | Dodatkową grubość, którą trzeba uwzględnić przy doborze |
Kiedy już wiesz, co mierzyć, można przejść do samej procedury, bo to właśnie wykonanie pomiaru decyduje o tym, czy kupisz właściwy model za pierwszym razem.
Zmierz wkładkę krok po kroku
Najpewniejszy pomiar wykonasz po wyjęciu wkładki z drzwi. Do pracy wystarczy śrubokręt krzyżakowy, a wygodniej jeszcze suwmiarka. Najpierw odkręcam boczną śrubę mocującą na krawędzi skrzydła, wkładam klucz, lekko obracam bębenek tak, aby zabierak ustawił się w linii z korpusem, i wysuwam cylinder.
- Odkręć śrubę mocującą wkładkę na krawędzi drzwi.
- Włóż klucz i ustaw bębenek tak, by wkładka dała się swobodnie wyjąć.
- Zmierz od środka otworu śruby do jednego końca wkładki.
- Powtórz pomiar po drugiej stronie.
- Zapisz wynik w formacie zewnętrzny/wewnętrzny, na przykład 35/45.
Jeśli nie możesz wyciągnąć wkładki od razu, zrób pomiar orientacyjny przez osprzęt drzwi, ale traktuj go jako wstępny. Szyld ochronny albo grubsza rozeta potrafią dodać kilka milimetrów, których nie widać na pierwszy rzut oka. Właśnie dlatego przy wymianie lepiej raz wyjąć cylinder niż dwa razy zamawiać nie ten rozmiar.
Sam pomiar jest prosty, ale trzeba jeszcze dobrze odczytać zapis rozmiaru, bo tu najłatwiej o pomyłkę między stroną zewnętrzną i wewnętrzną.
Jak odczytać rozmiar 30/35 i nie pomylić stron
Rozmiar wkładki zwykle zapisuje się w formacie 30/35, 35/35 albo 40/50. To dwie wartości opisujące długość po obu stronach śruby mocującej; najczęściej pierwszy wymiar odpowiada stronie zewnętrznej, a drugi wewnętrznej, ale przy zakupie zawsze sprawdzam opis producenta. W praktyce spotkasz głównie standardy co 5 mm, dlatego 30/30, 30/35, 35/35, 35/40 czy 40/50 są dużo bardziej typowe niż przypadkowe liczby pośrednie.
| Zapis | Jak to czytać | Typowy przypadek |
|---|---|---|
| 30/30 | Równa długość po obu stronach śruby | Standardowe drzwi z centrycznie osadzonym zamkiem |
| 30/35 | Jedna strona jest krótsza, druga dłuższa o 5 mm | Drzwi z grubszym osprzętem po jednej stronie |
| 35/45 | Asymetryczna wkładka z wyraźnie dłuższą stroną wewnętrzną | Gdy szyld lub rozeta zwiększa grubość zabudowy |
| 40/50 | Duża różnica między stronami | Drzwi z masywniejszym osprzętem lub głębiej osadzonym zamkiem |
Jeśli po pomiarze wychodzi wartość pośrednia, wróć do punktu odniesienia i sprawdź, czy nie liczysz razem z osprzętem albo od niewłaściwego miejsca. W dobrze dobranej wkładce nie chodzi o matematyczną egzotykę, tylko o katalogowy rozmiar, który odpowiada realnym wymiarom drzwi. Różnicę między dobrym a złym doborem bardzo często robi właśnie grubość osłon wokół zamka.
To prowadzi do kolejnego ważnego tematu, bo sam cylinder to nie wszystko, a osprzęt na drzwiach potrafi zmienić finalny wynik bardziej, niż się wydaje.
Szyld, rozeta i gałka potrafią zmienić wynik
Szyld, rozeta i gałka zmieniają nie samą metodę pomiaru, ale jego wynik końcowy. Jeżeli wkładka ma przechodzić przez masywny szyld antywłamaniowy, trzeba doliczyć jego grubość po obu stronach. Przy zwykłej rozecie korekta jest mniejsza, ale nadal istotna, bo nawet kilka milimetrów decyduje o tym, czy cylinder będzie licował z powierzchnią drzwi, czy wystawał za mocno.
| Osprzęt | Na co wpływa | Co zrobić |
|---|---|---|
| Cienka rozeta | Niewielka korekta wymiaru | Zmierz z osprzętem już zamontowanym |
| Masywny szyld | Wyraźnie większa głębokość osadzenia | Dodaj jego grubość do obu stron pomiaru |
| Wkładka z gałką | Wybór strony obsługi od środka | Sprawdź, po której stronie ma być wygodniejsza obsługa |
Gałka nie zmienia samego pomiaru długości, ale wpływa na to, po której stronie ma znaleźć się wygoda otwierania. W drzwiach wejściowych to ma znaczenie praktyczne, bo czasem klient skupia się na liczbach, a zapomina o tym, że od środka chce mieć szybkie otwarcie bez szukania klucza. Im bardziej rozbudowany osprzęt, tym mniej sensu ma zgadywanie na podstawie starego cylindra wyjętego „na szybko”.
Skoro już widać, co najbardziej zaburza pomiar, przejdźmy do błędów, które najczęściej psują zakup nawet wtedy, gdy sama liczba wygląda poprawnie.
Najczęstsze błędy, które kończą się złą wkładką
Najwięcej pomyłek widzę w czterech miejscach. Po pierwsze, ktoś mierzy całą wkładkę od końca do końca, zamiast od osi śruby. Po drugie, pomija szyld albo rozetę. Po trzecie, odwraca strony i zapisuje wymiar zewnętrzny jako wewnętrzny. Po czwarte, wybiera cylinder, który wystaje zbyt mocno poza drzwi, bo „prawie pasuje”.
| Błąd | Skutek |
|---|---|
| Pomiar od końca do końca | Zły rozmiar katalogowy i niedopasowanie do zamka |
| Pominięcie szyldu lub rozety | Wkładka okazuje się za długa albo za krótka po montażu |
| Mylenie strony zewnętrznej z wewnętrzną | Niewygodna obsługa i ryzyko zbyt dużego wystawania cylindra |
| Zbyt duży naddatek | Łatwiejsze uszkodzenie i gorsze zabezpieczenie mechaniczne |
| Zbyt mały zapas | Klucz może pracować ciężej, a osprzęt zaczyna ocierać |
W praktyce dobrze dobrana wkładka nie powinna wystawać więcej niż 2-3 mm poza szyld od strony zewnętrznej. To nie jest jedyna zasada, ale bardzo dobry punkt odniesienia przy zakupie. Po wyeliminowaniu tych błędów zostaje już tylko ostatni filtr: zgodność z zamkiem i jego funkcją.
Zanim zamówisz nową wkładkę, sprawdź jeszcze te trzy rzeczy
Sam wymiar to za mało, jeśli wkładka ma dobrze działać przez lata. Ja przed zakupem sprawdzam jeszcze trzy rzeczy, które często wychodzą dopiero na etapie montażu:
- Typ zamka i zabieraka - wkładka musi współpracować z konkretnym mechanizmem zamka, a nie tylko pasować długością.
- Funkcję awaryjną lub gałkę - jeśli chcesz otwierać drzwi od środka bez klucza, wybierz odpowiednią wersję już na starcie.
- Poziom zabezpieczeń - do drzwi wejściowych sens mają modele z ochroną przed rozwierceniem, łamaniem i wyłamywaniem.
- Wzór starej wkładki - jeśli masz wątpliwość, zabierz ją do sklepu albo spisz oba wymiary w notatce i porównaj je z opisem produktu.
Jeżeli podejdziesz do pomiaru spokojnie i zapiszesz dwa wymiary wraz z informacją o osprzęcie, dobór wkładki zwykle zajmuje kilka minut zamiast kolejnej wizyty w sklepie. Ja przy takich zakupach wolę sprawdzić wszystko dwa razy, bo przy drzwiach wejściowych kilka milimetrów ma większe znaczenie, niż wygląda na papierze.
