W dobrze zaprojektowanym domu uziemienie nie jest dodatkiem „na wszelki wypadek”, tylko częścią bezpieczeństwa całej instalacji. Uziom fundamentowy ma sens szczególnie wtedy, gdy jest przewidziany od początku, bo łączy ochronę odgromową, wyrównanie potencjałów i późniejsze pomiary w jednym, trwałym rozwiązaniu. Pokażę, jak działa, jak wygląda jego wykonanie, kiedy lepiej wybrać inny wariant i na jakich błędach najczęściej wykładają się inwestorzy.
Najważniejsze rzeczy do sprawdzenia przed zalaniem fundamentów
- Uziemienie najlepiej zaplanować razem z konstrukcją, a nie dopisywać je po fakcie.
- Liczy się ciągłość połączeń, a nie sam fakt, że w betonie leży stal.
- Do głównej szyny uziemiającej trzeba przewidzieć sensowne wyprowadzenia.
- Mieszanie metali bez kontroli korozji potrafi zniszczyć cały efekt.
- Po zalaniu betonu poprawki są trudne, dlatego kontrola przed betonowaniem ma ogromne znaczenie.
Jak działa uziemienie w fundamencie i dlaczego jest tak skuteczne

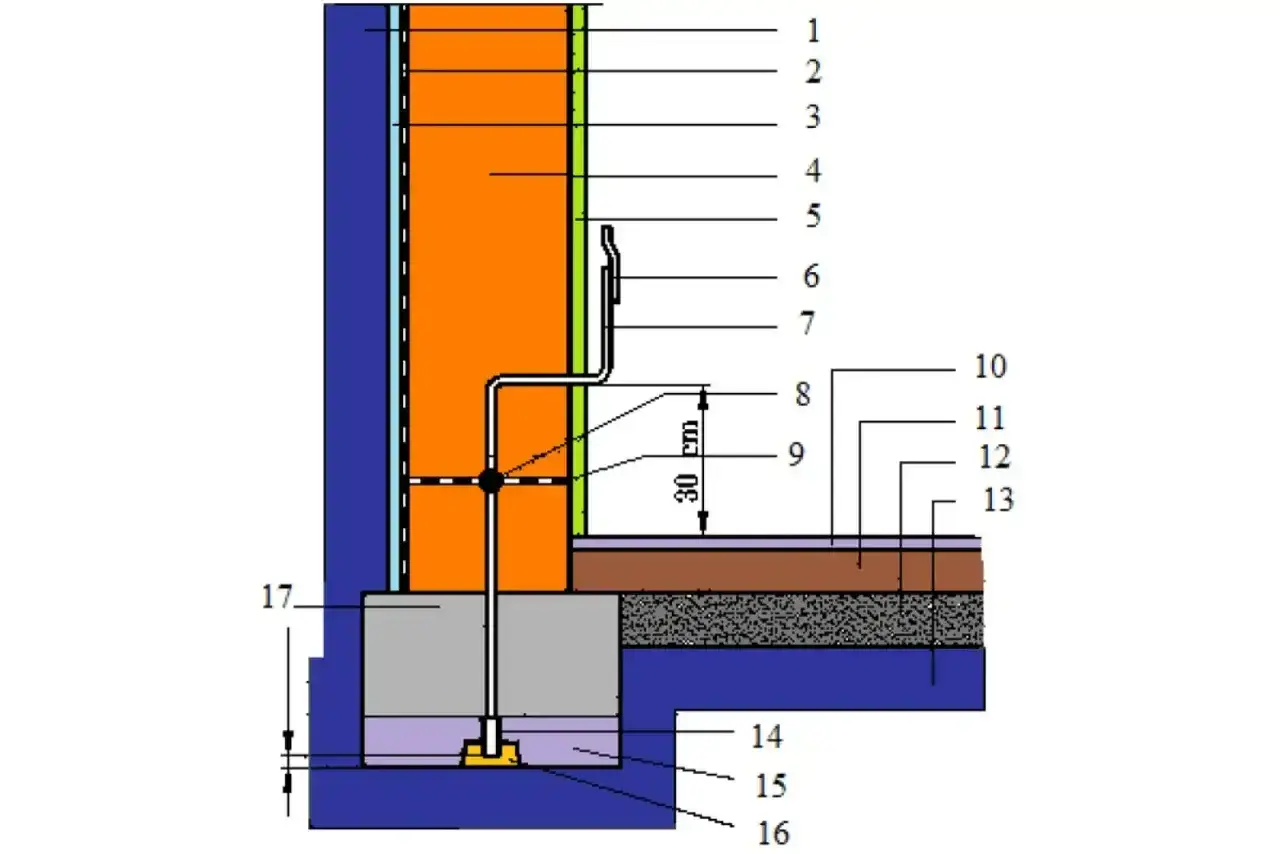

To po prostu układ przewodzący umieszczony w fundamencie albo wykorzystujący zbrojenie, który rozprasza prądy do gruntu i pomaga utrzymać potencjały na bezpiecznym poziomie. W polskich warunkach technicznych taki element jest dopuszczony jako uziom instalacji elektrycznej, a w praktyce bardzo często staje się bazą dla całej ochrony odgromowej domu.
Dlaczego działa tak dobrze? Bo siedzi głęboko, ma duży kontakt z otoczeniem i nie jest narażony na przypadkowe uszkodzenia mechaniczne. Z perspektywy inwestora ważne jest też coś mniej efektownego, ale istotnego: dobrze wykonany układ w fundamencie zwykle wymaga mniej późniejszych przeróbek niż otok czy szpilki dobijane po zakończeniu prac.
To jednak nie jest rozwiązanie, które „zadziała samo”. Jeśli zbrojenie nie ma ciągłości, połączenia są słabe, a wyprowadzenia zrobiono byle jak, cały pomysł traci sens. Dlatego patrzę na ten etap jak na współpracę konstruktora, elektryka i ekipy od fundamentów, a nie na jedną prostą czynność. I właśnie dlatego warto zobaczyć, jak wygląda to na budowie, zanim wjedzie beton.
Jak wygląda wykonanie na budowie krok po kroku

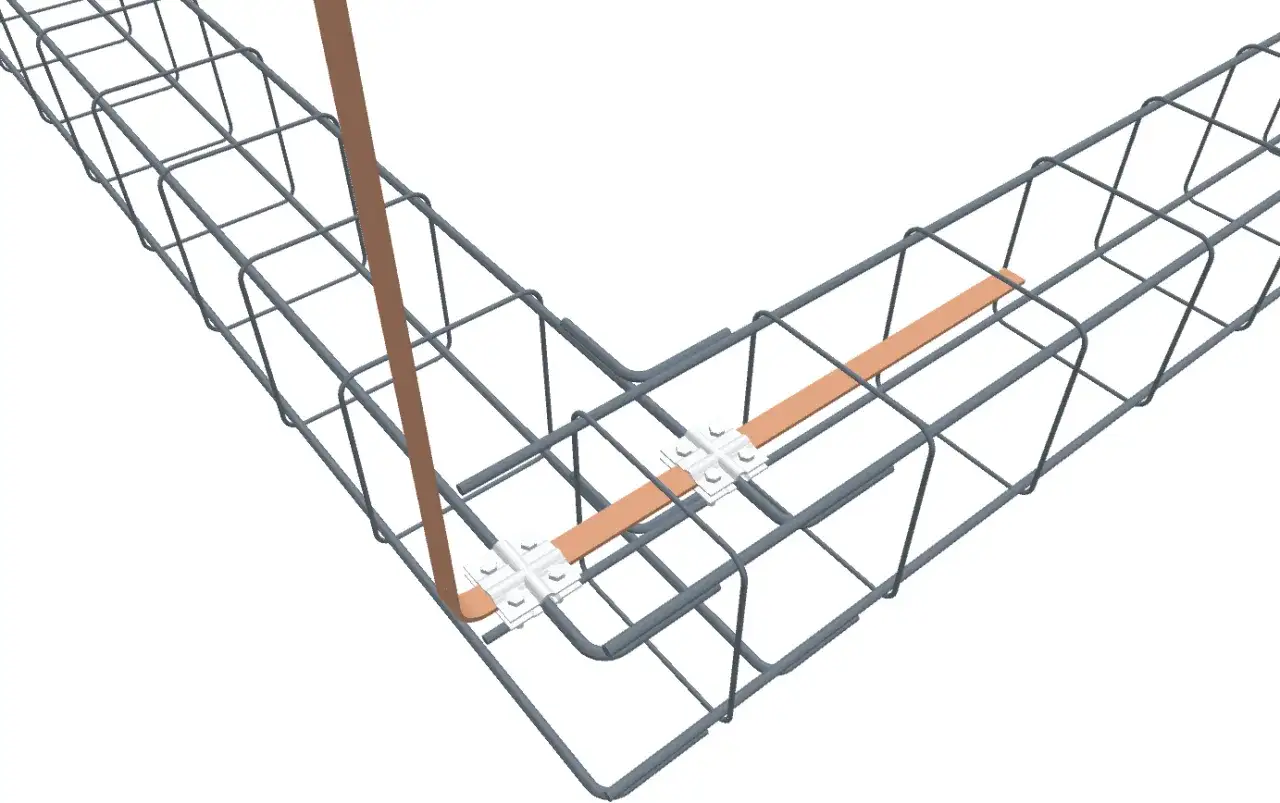

W praktyce wszystko zaczyna się jeszcze przed betonowaniem. Najpierw trzeba ustalić, czy bazą będzie zbrojenie ławy, płyty czy dodatkowa bednarka, a potem zaplanować wyprowadzenie do głównej szyny uziemiającej. GSU, czyli główna szyna uziemiająca, to punkt zbiorczy, do którego schodzą przewody ochronne i połączenia wyrównawcze, więc jego lokalizacja nie może być przypadkowa.
- Projekt i uzgodnienie. Elektryk albo projektant decyduje, czy układ będzie oparty na zbrojeniu, czy trzeba dołożyć dedykowany przewód uziemiający.
- Ułożenie elementu przewodzącego. Przewód lub zbrojenie musi tworzyć ciągły układ, a połączenia powinny być trwałe i możliwie małooporowe.
- Wyprowadzenie do GSU. Trzeba przewidzieć co najmniej jedno sensowne wyjście w miejscu dostępnym po wykończeniu domu, a nie schowane tam, gdzie później nie da się dojść.
- Kontrola przed betonowaniem. Tu nie ma miejsca na improwizację: sprawdza się ciągłość, położenie i zgodność z projektem.
- Dokumentacja. Zdjęcia przed zalaniem i opis punktów wyprowadzeń oszczędzają nerwów przy odbiorze i późniejszych modernizacjach.
Z doświadczenia powiem wprost: najlepsze instalacje odgromowe i wyrównawcze nie zaczynają się od rozdzielnicy, tylko od kilku dobrze przemyślanych decyzji na etapie zbrojenia. Jeśli ktoś chce „zrobić to później”, zwykle płaci dwa razy. Kiedy już wiemy, jak to układać, trzeba jeszcze dobrać materiały i uniknąć błędów, które w betonie są najdroższe do naprawy.
Z czego się go robi i co najczęściej psuje efekt
Najczęściej spotyka się zbrojenie ław lub płyty, bednarkę FeZn 30x4 mm oraz wyprowadzenia z materiałów odpornych na korozję. Sam dobór przekroju nie załatwia sprawy, bo w uziemieniu liczy się jeszcze sposób połączenia, środowisko pracy i to, czy elementy mają prawo ze sobą współpracować przez dziesięciolecia.
| Element | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|
| Zbrojenie fundamentu | Gdy konstruktor przewidział ciągłe i dobrze połączone zbrojenie | Przerwane spawy, luźne druty i brak wyprowadzeń psują efekt |
| Bednarka w betonie | Gdy potrzebny jest dedykowany przewód uziemiający | Trzeba dobrać materiał i połączenia do środowiska betonu i gruntu |
| Wyprowadzenia do gruntu lub zewnętrznego układu | Gdy instalacja ma współpracować z dodatkowymi elementami ochrony | Tu najważniejsza jest odporność na korozję elektrochemiczną |
Największy błąd to traktowanie stali w betonie i przewodów wychodzących na zewnątrz jak jednego, przypadkowego układu. W strefie przejścia do gruntu trzeba uważać na korozję elektrochemiczną: stal ocynkowana, miedź i stal nierdzewna nie zawsze są bezpiecznym zestawem bez odpowiednich łączników i projektu. Drugi klasyk to punktowe, słabe połączenia zamiast zamkniętej, ciągłej pętli. Taki detal potrafi zepsuć cały pomiar. Dopiero na tym tle widać, kiedy lepszy będzie układ w fundamencie, a kiedy otok albo szpilki.
Uziom fundamentowy a otokowy i szpilkowy
Nie każdy budynek da się oprzeć na tym samym rozwiązaniu. W nowym domu z otwartym fundamentem układ w fundamencie zwykle wygrywa trwałością i wygodą montażu, ale w istniejącym budynku często zostaje otok albo szpilki. Ja patrzę na wybór nie jak na spór „co jest lepsze”, tylko jak na dopasowanie metody do etapu inwestycji.
| Kryterium | Uziemienie w fundamencie | Otok | Szpilki |
|---|---|---|---|
| Moment wykonania | Na etapie fundamentów | Po wykopie wokół budynku | Można dodać później |
| Odporność mechaniczna | Bardzo wysoka | Średnia | Wysoka po wbiciu, ale punktowa |
| Łatwość poprawy | Niska po zalaniu | Średnia | Wysoka |
| Koszt wykonania | Zwykle najkorzystniejszy przy budowie od zera | Wyższy przez wykopy | Średni lub wyższy, zależnie od gruntu |
| Najlepsze zastosowanie | Nowy dom, płyta, ławy, rozbudowa projektu elektrycznego | Brak możliwości wykorzystania fundamentu | Modernizacja, mała działka, trudny fundament |
W praktyce nie ma jednego zwycięzcy dla wszystkich inwestycji. Jeżeli fundament już stoi, nie będę udawał, że da się cofnąć czas. Wtedy otok albo szpilki bywają po prostu rozsądniejszym wyborem. Jeżeli dom dopiero rośnie z wykopu, układ w fundamencie daje najlepszy stosunek trwałości do kosztu. A skoro mowa o koszcie, przechodzimy do miejsca, gdzie inwestorzy najczęściej chcą konkretów.
Ile to kosztuje i od czego naprawdę zależy wycena
Koszt zależy głównie od długości układu, rodzaju materiału, liczby wyprowadzeń i tego, czy potrzebne są dodatkowe połączenia z uziomem zewnętrznym. W ofertach usługowych z 2026 r. spotyka się orientacyjne stawki rzędu 39-58 zł/mb, ale traktuję je tylko jako punkt odniesienia, bo na końcu i tak liczy się projekt oraz warunki na budowie.
| Składnik wyceny | Co podbija koszt | Jak nie przepłacić |
|---|---|---|
| Materiał | Stal nierdzewna, pomiedziowana, większy przekrój | Dobrać materiał do środowiska, nie do marketingu |
| Robocizna | Trudny dostęp, dodatkowe łączenia, kontrola jakości | Wykonać przy fundamentach, nie po wykończeniu |
| Pomiar i odbiór | Dodatkowe protokoły i poprawki | Zrobić zdjęcia i sprawdzić połączenia przed zalaniem |
Jeśli ktoś podaje podejrzanie niską cenę, zwykle oszczędza na czasie albo na kontroli, a nie na materiale. W tej branży to właśnie kontrola bywa najtańszą polisą. Najpierw jednak trzeba wiedzieć, jak sprawdzić, czy wszystko działa tak, jak powinno, zanim tynki i posadzki zamkną dostęp do newralgicznych miejsc.
Jak odbieram instalację, żeby nie wracać do tematu po tynkach
Po zalaniu fundamentów i przed dalszymi pracami sprawdzam przede wszystkim ciągłość połączeń. Nie wystarcza mi sam rysunek w projekcie, bo w praktyce liczy się to, czy wszystkie odcinki rzeczywiście tworzą spójny układ i czy mają sensowne połączenie z główną szyną uziemiającą.
- Sprawdzam ciągłość elektryczną przed betonowaniem.
- Potwierdzam miejsce i sposób wyprowadzenia do GSU.
- Upewniam się, że elementy są opisane i dostępne po wykończeniu domu.
- Robię dokumentację zdjęciową z etapu zbrojenia i przed zalaniem.
- Po wykonaniu planuję pomiar rezystancji uziemienia zgodnie z projektem i zakresem instalacji.
- Przy instalacji odgromowej sprawdzam też połączenie z ochroną przeciwprzepięciową i połączeniami wyrównawczymi, czyli przewodami łączącymi metalowe części budynku, żeby nie miały różnych potencjałów.
Dobrze przeprowadzony odbiór pokazuje, czy cały układ jest rzeczywiście spójny, a nie tylko wygląda poprawnie na papierze. A na koniec zostaje jeszcze jedna rzecz, którą inwestorzy lubią odkładać na później: rezerwa na przyszłe instalacje.
Co dopisać do projektu, żeby dom nie zamknął sobie drogi na przyszłość
Jeżeli planuję dom z myślą o kolejnych latach, od razu myślę szerzej niż tylko o samej ochronie odgromowej. Dziś dochodzą fotowoltaika, pompa ciepła, ładowarka do auta, rozbudowa sieci internetowej czy metalowe elementy ogrodzenia, a każdy z tych tematów potrafi wymagać sensownego połączenia wyrównawczego. Lepiej zostawić rezerwę teraz niż kuć gotowe wykończenie za kilka sezonów.
- Przewiduję miejsce w rozdzielnicy na ochronę przeciwprzepięciową i przyszłe obwody.
- Zostawiam logiczne wyprowadzenia pod fotowoltaikę, pompę ciepła i ładowarkę samochodu.
- Uwzględniam połączenia metalowych balustrad, ogrodzenia i innych dużych elementów przewodzących.
- Myślę o dostępie serwisowym, a nie tylko o tym, jak instalacja wygląda w dniu odbioru.
- Przy agresywnym gruncie wybieram rozwiązania i materiały z myślą o odporności na korozję, nie tylko o cenie zakupu.
Jeżeli mam wskazać jedną rzecz, która daje największą różnicę, to jest nią nie sam materiał, lecz połączenie projektu konstrukcyjnego z elektrycznym jeszcze przed betonowaniem. Wtedy cały układ pracuje cicho przez lata, a nie staje się problemem przy pierwszym pomiarze.
