Jak podłączyć rolety zewnętrzne? Przewodnik krok po kroku i Smart Home

Kluczowe decyzje przed podłączeniem rolet zewnętrznych

Zanim zabierzemy się za fizyczne podłączanie rolet, niezwykle ważne jest, aby poświęcić chwilę na przemyślenie kilku kluczowych kwestii. Odpowiednie zaplanowanie i podjęcie świadomych decyzji na tym etapie pozwoli uniknąć frustracji, dodatkowych kosztów i potencjalnych problemów w przyszłości. Musimy zastanowić się nad systemem sterowania, zrozumieć wymagania dotyczące zasilania oraz, co najważniejsze, wziąć pod uwagę aspekty bezpieczeństwa.

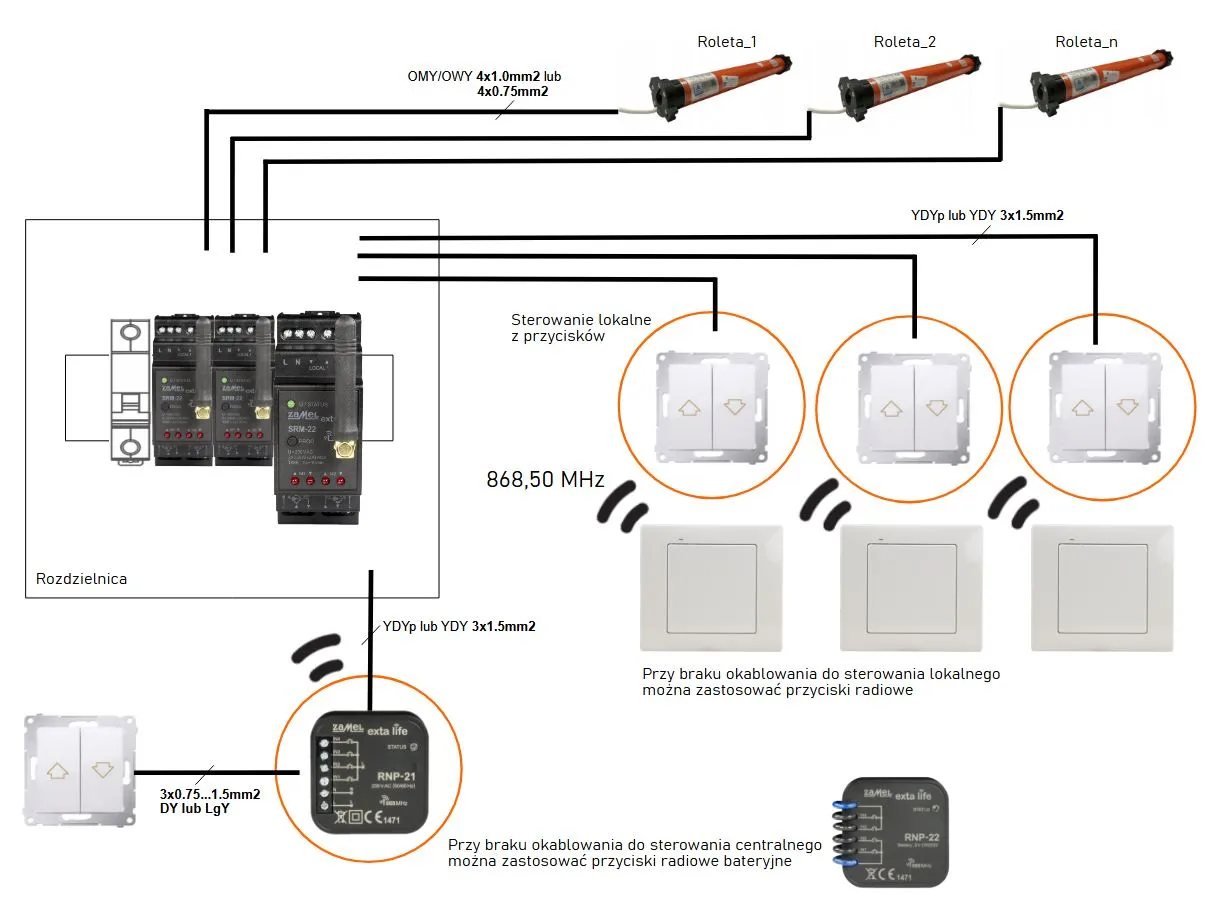

Sterowanie przewodowe czy radiowe? Poznaj fundamentalną różnicę

Wybór między sterowaniem przewodowym a radiowym to jedna z pierwszych i najważniejszych decyzji, jaką musisz podjąć. Sterowanie przewodowe wymaga poprowadzenia przewodów od silnika rolety do przełącznika na ścianie. Zazwyczaj stosuje się tu przełączniki klawiszowe (żaluzjowe) podtynkowe, które posiadają mechaniczną blokadę, uniemożliwiającą jednoczesne wciśnięcie obu kierunków (góra/dół). To rozwiązanie jest sprawdzone, niezawodne i często wybierane w nowych instalacjach, gdzie łatwo jest zaplanować prowadzenie okablowania. Daje nam fizyczną kontrolę nad roletą w konkretnym miejscu, co dla wielu jest synonimem prostoty i niezawodności.

Z kolei sterowanie radiowe to znacznie nowocześniejsze i często wygodniejsze rozwiązanie. W tym przypadku silnik rolety ma wbudowany odbiornik radiowy, a sterowanie odbywa się za pomocą pilota, nadajnika naściennego (który wygląda jak zwykły przełącznik, ale nie wymaga okablowania sterującego) lub nawet aplikacji mobilnej. Główną zaletą jest tu prostsze okablowanie, ponieważ do silnika wystarczy doprowadzić jedynie zasilanie 230V. Nie ma potrzeby prowadzenia dodatkowych przewodów do każdego przełącznika, co jest szczególnie korzystne przy modernizacji istniejących budynków lub tam, gdzie kładzenie dodatkowych kabli jest problematyczne. Systemy radiowe oferują też większą elastyczność i możliwość łatwej integracji z systemami inteligentnego domu, o czym opowiem za chwilę.

Jakie napięcie jest potrzebne? Wszystko o zasilaniu 230V dla Twoich rolet

Większość siłowników rolet zewnętrznych dostępnych na rynku jest zasilana standardowym napięciem sieciowym 230V. Oznacza to, że musimy doprowadzić do nich odpowiednie okablowanie. Zazwyczaj spotkasz się z przewodami o następujących funkcjach i kolorach:

• L (faza): Przewód fazowy, najczęściej w kolorze brązowym lub czarnym. To nim płynie prąd "gorący".
• N (neutralny): Przewód neutralny, zawsze w kolorze niebieskim. Służy do zamknięcia obwodu.
• PE (ochronny): Przewód ochronny, zawsze w kolorze żółto-zielonym. Jest to kluczowy element bezpieczeństwa, chroniący przed porażeniem w przypadku awarii.

W przypadku przewodu wychodzącego z silnika rolety, oprócz niebieskiego (N) i żółto-zielonego (PE), znajdziesz zazwyczaj dwa przewody kierunkowe (np. brązowy i czarny), które odpowiadają za ruch rolety w górę i w dół. Ich poprawne podłączenie jest kluczowe dla właściwego działania.

Samodzielny montaż czy pomoc elektryka? Kiedy uprawnienia SEP są niezbędne

To jest kwestia, na którą zawsze zwracam szczególną uwagę. Zgodnie z polskim prawem, wszelkie prace przy instalacjach elektrycznych zasilanych napięciem 230V powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia SEP do 1kV. Dlaczego to takie ważne? Ponieważ prąd elektryczny jest niebezpieczny i niewłaściwe podłączenie może prowadzić do porażenia, pożaru, a nawet śmierci. Jeśli nie czujesz się na siłach, nie masz doświadczenia ani odpowiednich narzędzi, zawsze zalecam skorzystanie z usług wykwalifikowanego elektryka. Samodzielne podłączanie, choć możliwe, odbywa się na własną odpowiedzialność i może wiązać się z utratą gwarancji producenta na rolety lub problemami z ubezpieczeniem w razie awarii. Pamiętaj, że bezpieczeństwo jest absolutnym priorytetem. Zanim przystąpisz do jakichkolwiek prac, bezwzględnie odłącz zasilanie w rozdzielni i upewnij się próbnikiem napięcia, że w instalacji nie ma prądu. To podstawowa zasada, której nigdy nie wolno lekceważyć.

Podłączanie rolet zewnętrznych krok po kroku w systemie przewodowym

Jeśli zdecydowałeś się na sterowanie przewodowe, ta sekcja jest dla Ciebie. Przedstawię Ci szczegółowy poradnik, jak krok po kroku podłączyć rolety, aby działały prawidłowo i bezpiecznie. Pamiętaj, aby zawsze działać ostrożnie i z rozwagą.

Niezbędne narzędzia i akcesoria: Przygotuj swój warsztat pracy

Przed rozpoczęciem prac upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Ich posiadanie znacznie ułatwi i przyspieszy montaż, a co najważniejsze zapewni bezpieczeństwo:

• Próbnik napięcia: Absolutna podstawa do sprawdzenia, czy w przewodach nie ma prądu.
• Śrubokręty: Płaskie i krzyżakowe, dopasowane do śrub w przełączniku i złączkach.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Kombinerki/szczypce: Do przycinania i formowania przewodów.
• Złączki typu WAGO: Niezastąpione do szybkiego i bezpiecznego łączenia przewodów w puszce.
• Taśma izolacyjna: Do zabezpieczania połączeń, choć przy WAGO rzadziej potrzebna.
• Nożyk monterski: Do precyzyjnego usuwania izolacji zewnętrznej z kabli.

Analiza przewodów: Jak rozpoznać żyły w kablu zasilającym i w silniku rolety

Prawidłowe rozpoznanie przewodów to klucz do sukcesu. Typowo, w kablu zasilającym doprowadzonym do puszki znajdziesz:

• Brązowy lub czarny: To przewód fazowy (L). To nim płynie prąd.
• Niebieski: To przewód neutralny (N). Zamyka obwód.
• Żółto-zielony: To przewód ochronny (PE). Zapewnia bezpieczeństwo.

Z silnika rolety natomiast wychodzi zazwyczaj przewód czterożyłowy, w którym znajdziesz:

• Brązowy: Jeden z przewodów kierunkowych (np. "góra").
• Czarny: Drugi przewód kierunkowy (np. "dół").
• Niebieski: Przewód neutralny (N) dla silnika.
• Żółto-zielony: Przewód ochronny (PE) dla silnika.

Ważne jest, aby pamiętać, że kolory przewodów kierunkowych mogą się różnić w zależności od producenta, dlatego zawsze warto sprawdzić instrukcję dołączoną do silnika.

Schemat podłączenia do przełącznika żaluzjowego od teorii do praktyki

Podłączenie do przełącznika żaluzjowego jest dość standardowe. Oto jak to zrobić krok po kroku:

1. Zasilanie (L): Przewód fazowy (L, brązowy/czarny) z zasilania doprowadzonego do puszki podłącz do wspólnego zacisku przełącznika (często oznaczonego jako "L" lub strzałka w dół). To on dostarcza prąd do przełącznika.
2. Przewody kierunkowe silnika: Przewody kierunkowe wychodzące z silnika rolety (np. brązowy i czarny) podłącz do odpowiednich zacisków przełącznika. Zazwyczaj są one oznaczone strzałkami w górę i w dół lub symbolami "1" i "2". Ważne jest, aby zapamiętać, który przewód odpowiada za "górę", a który za "dół". Jeśli pomylisz, roleta będzie działać odwrotnie, ale to łatwo skorygować, zamieniając je miejscami.
3. Przewody neutralne (N): Przewód neutralny (N, niebieski) z zasilania oraz przewód neutralny (N, niebieski) z silnika rolety połącz ze sobą bezpośrednio w puszce. Najlepiej użyć do tego złączki typu WAGO.
4. Przewody ochronne (PE): Podobnie jak z neutralnymi, przewód ochronny (PE, żółto-zielony) z zasilania i przewód ochronny (PE, żółto-zielony) z silnika rolety połącz ze sobą bezpośrednio w puszce, również za pomocą złączki WAGO.

Pamiętaj, że przełączniki żaluzjowe mają wbudowaną mechaniczną blokadę, która uniemożliwia jednoczesne podanie napięcia na oba kierunki, co jest kluczowe dla bezpieczeństwa i prawidłowego działania silnika.

Łączenie przewodów w puszce: Jak używać złączek WAGO dla pewnego połączenia

Złączki typu WAGO to moi ulubieni pomocnicy w każdej instalacji elektrycznej. Są niezwykle proste w użyciu, a jednocześnie zapewniają pewne i trwałe połączenie. Ich zastosowanie jest szczególnie ważne przy łączeniu przewodów neutralnych (N) i ochronnych (PE), które nie przechodzą przez przełącznik, ale muszą być ze sobą połączone. Wystarczy odizolować końcówkę przewodu na około 9-11 mm, otworzyć dźwignię złączki, wsunąć przewód i zamknąć dźwignię. To gwarantuje solidne połączenie, które nie poluzuje się z czasem, w przeciwieństwie do tradycyjnych "skrętek" czy kostek śrubowych, które mogą wymagać dokręcania.

Montaż i uruchomienie: Pierwsze podniesienie i opuszczenie rolety

Po wykonaniu wszystkich połączeń i upewnieniu się, że są one solidne i bezpieczne, możesz przystąpić do finalnych kroków:

1. Montaż przełącznika: Ostrożnie umieść przełącznik w puszce podtynkowej i przykręć go do ściany. Zamontuj ramkę i klawisze.
2. Przywrócenie zasilania: Włącz zasilanie w rozdzielni (bezpiecznik odpowiedzialny za obwód rolet).
3. Testowe uruchomienie: Naciśnij przycisk "góra" lub "dół" na przełączniku. Roleta powinna zacząć się poruszać. Sprawdź, czy kierunki działają prawidłowo. Jeśli roleta porusza się w przeciwnym kierunku niż wskazuje przełącznik, odłącz zasilanie i zamień miejscami przewody kierunkowe (brązowy z czarnym) w przełączniku.

Po udanym teście możesz cieszyć się nowo podłączoną roletą!

Rolety radiowe: prostota i nowoczesność w podłączaniu

Rolety radiowe to rozwiązanie dla tych, którzy cenią sobie prostotę montażu elektrycznego i nowoczesne funkcje. Jak już wspomniałem, okablowanie jest tu znacznie mniej skomplikowane.

Jak działa sterowanie radiowe i dlaczego jest prostsze w montażu?

W systemie sterowania radiowego, sercem systemu jest silnik rolety z wbudowanym odbiornikiem radiowym. Oznacza to, że silnik komunikuje się bezprzewodowo z pilotem, nadajnikiem naściennym lub centralą inteligentnego domu. Dzięki temu nie musisz prowadzić przewodów sterujących od przełącznika na ścianie bezpośrednio do silnika. To ogromne uproszczenie, które eliminuje potrzebę kucia ścian pod dodatkowe kable i puszki. Wystarczy, że doprowadzisz zasilanie 230V bezpośrednio do miejsca, gdzie znajduje się silnik rolety.

Schemat podłączenia zasilania bezpośrednio do silnika rolety

W przypadku rolet radiowych, Twoje zadanie sprowadza się do doprowadzenia standardowego zasilania 230V (L, N, PE) bezpośrednio do miejsca, gdzie będzie zamontowany silnik rolety. Przewody zasilające (faza L, neutralny N, ochronny PE) należy podłączyć do odpowiednich zacisków w silniku lub w jego puszce przyłączeniowej, zgodnie z instrukcją producenta. Nie ma tu żadnego przełącznika pośredniczącego w obwodzie sterowania, co znacząco upraszcza instalację. Chociaż często stosuje się naścienne nadajniki radiowe, które wyglądają jak klasyczne włączniki, to one nie wymagają okablowania sterującego, a jedynie zasilania (jeśli są zasilane sieciowo) lub baterii.

Programowanie pilota lub nadajnika naściennego: Pierwsza konfiguracja

Po podłączeniu zasilania do silnika radiowego, kolejnym krokiem jest jego zaprogramowanie. Oznacza to sparowanie silnika z pilotem lub nadajnikiem naściennym, aby mogły się ze sobą komunikować. Proces ten jest zazwyczaj bardzo prosty, ale szczegółowe instrukcje zawsze znajdziesz w dokumentacji producenta (np. Somfy, Nice, Inel, Elero). Zazwyczaj polega to na krótkim odłączeniu i ponownym podłączeniu zasilania do silnika, a następnie wykonaniu sekwencji naciśnięć przycisków na pilocie. To właśnie w tym momencie roleta "uczy się" swojego sterownika. Po zaprogramowaniu możesz już swobodnie sterować roletą za pomocą wybranego nadajnika.

Inteligentne rolety: integracja z systemem Smart Home

Gotowe systemy smart: Przegląd rozwiązań od Somfy, Nice i innych liderów rynku

Wielu producentów rolet i automatyki oferuje kompleksowe systemy smart home, które idealnie integrują się z ich produktami. Przykładami są tu:

• Somfy TaHoma: Centrala smart home od Somfy, która pozwala na sterowanie roletami (wykorzystując protokoły io-homecontrol lub RTS), bramami, oświetleniem i wieloma innymi urządzeniami.
• Nice Yubii Home: System od Nice, który również integruje szeroki zakres urządzeń, w tym rolety, oświetlenie i systemy bezpieczeństwa.
• Inni producenci, tacy jak Elero czy Mobilus, również posiadają swoje rozwiązania, często kompatybilne z popularnymi protokołami komunikacji.

Te systemy zazwyczaj oferują dedykowane aplikacje mobilne, harmonogramy, sceny i możliwość integracji z asystentami głosowymi.

Modernizacja instalacji przewodowej: Jak moduły dopuszkowe (np. Shelly, BleBox) zmieniają zwykłe rolety w inteligentne

Jeśli masz już zainstalowane rolety ze sterowaniem przewodowym, nie musisz wymieniać całego systemu, aby cieszyć się funkcjami smart. Na rynku dostępne są moduły dopuszkowe Wi-Fi (np. Shelly 2.5, BleBox ShutterBox, Sonoff Dual R3), które są niezwykle popularnym i budżetowym rozwiązaniem w Polsce. Montuje się je w puszce za tradycyjnym przełącznikiem roletowym. Moduły te podłączane są między przełącznikiem a silnikiem, co pozwala na zachowanie fizycznej kontroli nad roletą za pomocą przełącznika, jednocześnie umożliwiając sterowanie nią za pomocą aplikacji mobilnej, harmonogramów czy integracji z systemem smart home. To doskonały sposób na tanią i efektywną modernizację istniejącej instalacji, zamieniając "zwykłe" rolety w inteligentne.

Sterowanie głosowe i automatyzacja: Połącz rolety z Google Home lub Alexą

Integracja rolet z systemami smart home otwiera drzwi do naprawdę wygodnych funkcji. Możesz sterować roletami za pomocą komend głosowych, używając asystentów takich jak Google Home czy Amazon Alexa. Wystarczy powiedzieć "Hej Google, otwórz rolety w salonie", a rolety wykonają polecenie. Co więcej, możesz tworzyć zaawansowane sceny i automatyzacje. Rolety mogą automatycznie opuszczać się o zachodzie słońca, podnosić się o wschodzie, zamykać się, gdy temperatura w pomieszczeniu wzrośnie powyżej określonego poziomu, lub symulować obecność domowników, gdy jesteś na wakacjach. Możliwości są praktycznie nieograniczone i zależą tylko od Twojej wyobraźni i potrzeb.

Najczęstsze błędy przy podłączaniu rolet i jak ich uniknąć

Nawet doświadczonym osobom zdarzają się pomyłki, a przy instalacjach elektrycznych błędy mogą być kosztowne lub niebezpieczne. Znajomość najczęstszych problemów pozwala ich unikać lub szybko diagnozować, gdy już się pojawią. Oto kilka z nich, na które zawsze zwracam uwagę.

Pomyłka w przewodach kierunkowych: Co zrobić, gdy roleta działa odwrotnie?

To jeden z najczęstszych, ale na szczęście najłatwiejszych do naprawienia błędów. Jeśli po podłączeniu roleta zamiast podnosić się, opuszcza się po naciśnięciu przycisku "góra", oznacza to, że pomyliłeś przewody kierunkowe (np. brązowy z czarnym) w przełączniku. Spokojnie, to nic strasznego. Aby to naprawić, bezwzględnie odłącz zasilanie w rozdzielni. Następnie otwórz puszkę z przełącznikiem i zamień miejscami te dwa przewody kierunkowe w zaciskach przełącznika. Po ponownym włączeniu zasilania roleta powinna działać prawidłowo.

Brak reakcji silnika: Diagnostyka problemu krok po kroku

Jeśli po podłączeniu i włączeniu zasilania silnik rolety nie reaguje, musimy przeprowadzić krótką diagnostykę. Oto kroki, które zazwyczaj pomagają zlokalizować problem:

1. Sprawdź zasilanie w rozdzielni: Upewnij się, że bezpiecznik odpowiedzialny za obwód rolet jest włączony i nie ma awarii prądu w całym domu.
2. Sprawdź napięcie w puszce: Przy włączonym zasilaniu (zachowując ostrożność!) użyj próbnika napięcia, aby sprawdzić, czy do puszki z przełącznikiem (lub bezpośrednio do silnika w przypadku rolet radiowych) dochodzi prąd (przewód fazowy L).
3. Sprawdź poprawność i pewność wszystkich połączeń: Odłącz zasilanie! Sprawdź, czy wszystkie przewody są prawidłowo podłączone do zacisków przełącznika (lub silnika) i złączek WAGO. Upewnij się, że nie ma luźnych połączeń ani źle odizolowanych końcówek.
4. Sprawdź, czy przełącznik lub silnik nie są uszkodzone: Jeśli masz możliwość, sprawdź przełącznik (np. podłączając go do innego obwodu lub mierząc ciągłość). Uszkodzenie samego silnika jest rzadsze, ale również możliwe, zwłaszcza jeśli roleta była używana przed podłączeniem lub doszło do przepięcia.

Przeczytaj również: Jak ocieplić okna? Proste metody DIY na zatrzymanie ciepła w domu

Zagrożenia i bezpieczeństwo: Dlaczego nigdy nie wolno pracować pod napięciem

Powtórzę to raz jeszcze, bo to najważniejsza zasada: nigdy, przenigdy nie pracuj przy instalacji elektrycznej pod napięciem! Prąd 230V jest śmiertelnie niebezpieczny. Zawsze, zanim dotkniesz jakiegokolwiek przewodu, bezwzględnie odłącz zasilanie w rozdzielni, wyłączając odpowiedni bezpiecznik lub główny wyłącznik prądu. Następnie zawsze sprawdź brak napięcia próbnikiem. To prosta czynność, która może uratować życie. Porażenie prądem, zwarcie, pożar to realne zagrożenia, które wynikają z lekceważenia zasad bezpieczeństwa. Twoje zdrowie i życie są bezcenne, więc nie ryzykuj!
