Różnicówka jednofazowa może poprawić bezpieczeństwo nawet w starej instalacji, ale nie rozwiązuje problemu braku przewodu ochronnego. Temat podłączenia różnicówki jednofazowej bez uziemienia wraca głównie tam, gdzie instalacja ma dwa przewody, a użytkownik chce podnieść poziom ochrony bez generalnego remontu. Poniżej rozkładam to na praktyczne przypadki: kiedy wyłącznik różnicowoprądowy ma sens, czego nie załatwia i kiedy lepiej zacząć od modernizacji rozdzielnicy.
Najważniejsze wnioski dla starej instalacji
- RCD nie tworzy uziemienia - działa na zasadzie porównania prądu w przewodzie fazowym i neutralnym.
- W instalacji bez PE może ograniczać skutki części awarii, ale nie zastępuje poprawnego przewodu ochronnego.
- W układzie TN-C standardowej różnicówki nie traktuje się jako rozwiązania docelowego - najpierw trzeba uporządkować przewód PEN.
- W domowych obwodach najczęściej stosuje się aparat 30 mA, zwykle typu A.
- Po montażu trzeba zrobić test przyciskiem i pomiary, a nie tylko sprawdzić, czy „działa światło”.
Czy różnicówka zadziała bez przewodu ochronnego
Tak, ale tylko pod pewnym warunkiem: przez wyłącznik muszą przechodzić wszystkie przewody czynne danego obwodu, czyli w instalacji jednofazowej faza i neutralny. Schneider Electric opisuje RCD jako urządzenie, które wykrywa różnicę między prądem wypływającym i wracającym, więc sam brak PE nie blokuje jego pracy. Z punktu widzenia aparatu liczy się bilans prądu, a nie to, czy w instalacji istnieje osobny przewód ochronny.
To jednak nie oznacza pełnego bezpieczeństwa. Bez PE obudowa uszkodzonego urządzenia może pozostać pod napięciem aż do chwili, gdy pojawi się realna droga upływu do ziemi. Innymi słowy: różnicówka może uratować życie, ale nie zmienia faktu, że instalacja nadal jest uboższa ochronnie niż układ z prawidłowym przewodem ochronnym. Równie ważne jest to, że RCD nie chroni przed jednoczesnym dotykiem fazy i neutralnego - wtedy prąd płynie przez ciało, ale nie ma różnicy prądów w obwodzie.
W praktyce traktuję więc RCD jako ochronę dodatkową, a nie jako zamiennik uziemienia. To prowadzi do najważniejszego pytania: co właściwie oznacza „brak uziemienia” w konkretnej instalacji.
Co naprawdę oznacza brak uziemienia w domu
W rozmowach o starej elektryce „brak uziemienia” bywa skrótem myślowym, który miesza kilka różnych układów. Dla jednego mieszkania będzie to zwykły obwód dwużyłowy, dla innego TN-C z przewodem PEN, a jeszcze gdzie indziej instalacja po częściowej modernizacji. Ja zawsze zaczynam od rozróżnienia tych wariantów, bo od tego zależy, czy montaż różnicówki ma sens, czy jest tylko półśrodkiem.
| Sytuacja | Co to oznacza w praktyce | Moja ocena |
|---|---|---|
| Obwód z L i N, bez osobnego PE | Brakuje przewodu ochronnego, ale wyłącznik może porównywać prąd w dwóch żyłach czynnych | Można rozważyć RCD jako ochronę dodatkową, ale nie jest to pełny układ ochronny |
| Układ TN-C z przewodem PEN | Funkcja ochronna i neutralna są połączone w jednym przewodzie | Najpierw trzeba wykonać prawidłowy rozdział PEN, a nie udawać, że to zwykłe N |
| Układ TN-C-S po rozdziale PEN | PE i N są już prowadzone oddzielnie, a punkt rozdziału powinien być poprawnie uziemiony | To najrozsądniejszy kierunek dla modernizacji |
| Układ TT | Instalacja ma własny uziom, a ochrona opiera się w dużej mierze na RCD | RCD jest tu kluczowe, ale działa sensownie tylko przy poprawnym uziemie i połączeniach wyrównawczych |
ABB w swoim podręczniku instalacyjnym zwraca uwagę, że w układzie TN-C standardowego RCD nie powinno się stosować, bo wspólny przewód PEN łączy funkcję ochronną i neutralną. To ważne rozróżnienie, bo wielu użytkowników próbuje potraktować stare „zerowanie” jak nowoczesny PE, a to są dwa różne światy. Z tego powodu przed montażem trzeba wiedzieć, jaki układ sieci naprawdę zasila mieszkanie, a nie zgadywać po wyglądzie gniazdka.
Gdy to już jasne, można uczciwie odpowiedzieć na pytanie, kiedy montaż różnicówki ma sens, a kiedy lepiej od razu myśleć o modernizacji całej rozdzielnicy.
Kiedy montaż ma sens, a kiedy lepiej zacząć od modernizacji
Jeżeli mam do czynienia z obwodem dwużyłowym w mieszkaniu, różnicówka może być sensownym krokiem przejściowym. Szczególnie wtedy, gdy chodzi o gniazda używane do urządzeń przenośnych, łazienkę albo pomieszczenia, w których wilgoć zwiększa ryzyko porażenia. Nie budowałbym jednak na tym poczucia pełnej ochrony, bo wciąż nie ma osobnego PE, a więc nie ma też klasycznego toru ochronnego dla obudów metalowych.
W układzie TN-C sprawa jest bardziej wymagająca. Tu nie chodzi o to, żeby po prostu „wpiąć różnicówkę”, tylko o to, żeby najpierw poprawnie rozdzielić PEN na PE i N w odpowiednim miejscu instalacji. Dopiero potem RCD ma sens jako element dalszej ochrony. Jeśli ktoś próbuje zrobić skrót i traktuje przewód PEN jak neutralny po drodze przez aparat, ryzykuje nie tylko ciągłe wyzwalanie, ale też wadliwą ochronę przy uszkodzeniu.
Po modernizacji do TN-C-S albo w układzie TT układa się to znacznie logiczniej: przewód ochronny idzie osobno, neutralny osobno, a RCD robi dokładnie to, do czego zostało zaprojektowane. W domowych obwodach najczęściej wybiera się 30 mA, a przy elektronice i zasilaczach rozsądniejszy jest zwykle typ A, bo lepiej radzi sobie z prądami pulsującymi niż stary typ AC. To już nie jest detal, tylko realna różnica w zachowaniu aparatu.

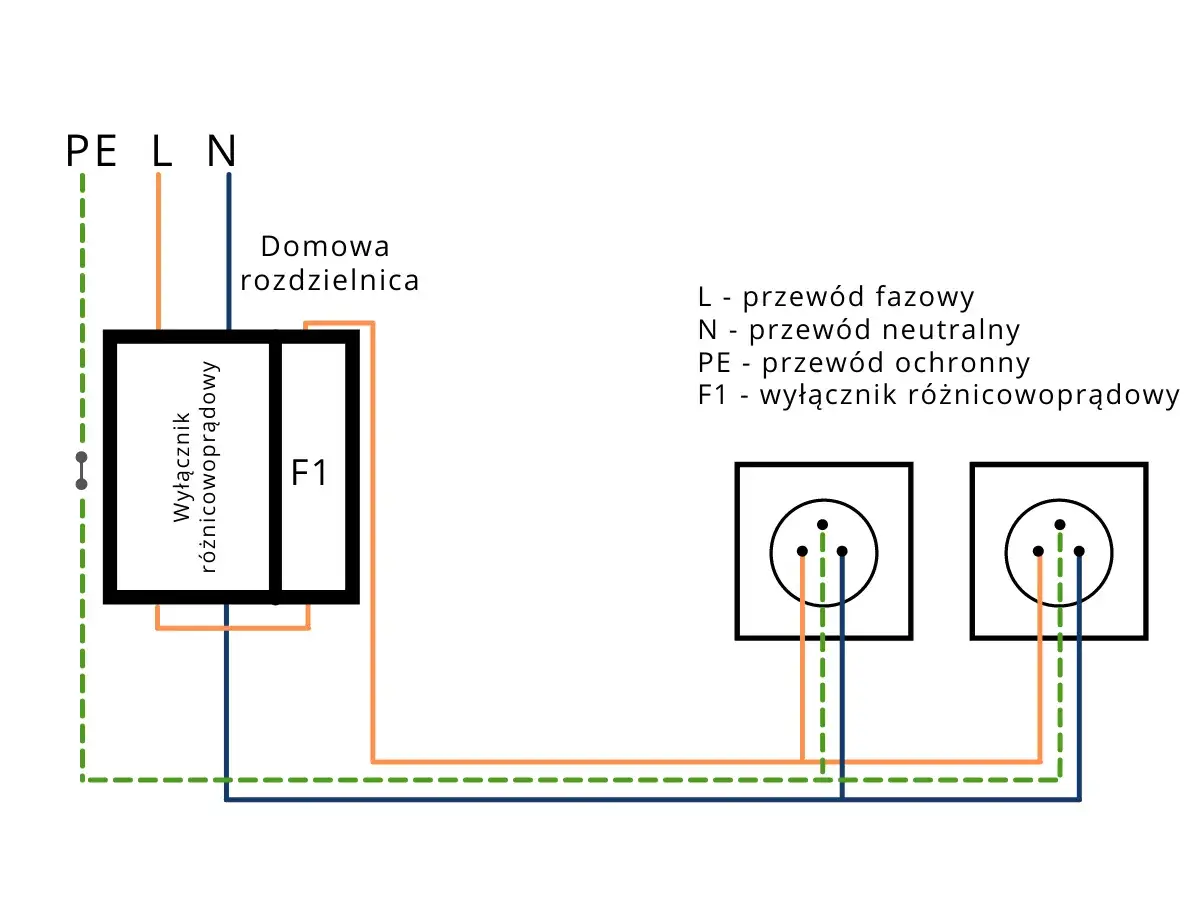

Jeśli chcesz zobaczyć, jak wygląda docelowy układ przewodów, najłatwiej rozrysować to na prostym schemacie rozdzielnicy.
Jak wygląda poprawny układ po modernizacji
Najprościej mówiąc: przez RCD przechodzą tylko przewody czynne, czyli faza i neutralny, a przewód ochronny idzie osobną szyną PE. To zasada, którą warto zapamiętać na długo, bo właśnie na niej opiera się poprawne działanie całego układu. W praktyce wygląda to tak:
- zasilanie wchodzi do rozdzielnicy i trafia na odpowiednie zabezpieczenia wstępne,
- jeśli instalacja jest po rozdziale PEN, punkt rozdziału musi być wykonany zgodnie z projektem i poprawnie uziemiony,
- przewód PE omija wyłącznik różnicowoprądowy i trafia na szynę ochronną,
- przez RCD przechodzą L i N tego samego obwodu,
- za różnicówką nie wolno łączyć neutralnego z ochronnym,
- obwody nie mogą mieszać przewodów neutralnych z różnych sekcji chronionych odrębnymi RCD.
W układzie TT taki schemat jest jeszcze bardziej wrażliwy na poprawność uziomu i połączeń wyrównawczych. Schneider Electric opisuje tego typu system jako taki, w którym przy pierwszym uszkodzeniu zasilanie powinno być odłączone właśnie przez RCD na wejściu instalacji. To dobrze pokazuje, że różnicówka jest częścią całego systemu ochrony, a nie samotnym gadżetem do wpięcia w rozdzielnicy.
Skoro wiadomo już, jak powinien wyglądać układ docelowy, najłatwiej zrozumieć, gdzie ludzie popełniają błędy, które psują ochronę mimo obecności aparatu.
Najczęstsze błędy, które niszczą ochronę
W praktyce widzę kilka powtarzających się pomyłek. Każda z nich potrafi sprawić, że różnicówka będzie działała nieprzewidywalnie albo w ogóle nie spełni swojej roli.
- Mostkowanie N z PE za RCD - to jeden z najgorszych błędów, bo powoduje niekontrolowane upływy i fałszywe wyzwalanie.
- Prowadzenie PE przez wyłącznik - przewód ochronny nie powinien być elementem toru pomiarowego RCD.
- Mieszanie neutralnych między obwodami - jeśli dwa obwody mają wspólny N, aparat zaczyna „widzieć” różnicę tam, gdzie jej nie powinno być.
- Traktowanie RCD jako zamiennika uziemienia - to myślenie pozornie praktyczne, ale technicznie błędne.
- Wybór nieodpowiedniego typu aparatu - przy nowoczesnych urządzeniach elektronicznych typ A jest zwykle rozsądniejszy niż typ AC.
- Brak testu i pomiarów - bez kontroli czasu i prądu zadziałania nie wiadomo, czy aparat naprawdę chroni.
Do tego dochodzi jeszcze jeden błąd, który często umyka: używanie różnicówki jako zwykłego wyłącznika światła. Producentów interesuje ochrona, a nie częste ręczne przełączanie obwodu. Sama obecność przycisku test nie wystarcza, jeśli nikt nie sprawdza instalacji w całości. To prowadzi naturalnie do ostatniego kroku, czyli kontroli po montażu.
Co sprawdzić po montażu i przed pierwszym użyciem
Ja nie oddałbym takiej instalacji bez dwóch rzeczy: testu przyciskiem i pomiarów wykonanych miernikiem. Przycisk test sprawdza tylko podstawową reakcję mechanizmu, ale nie mówi wszystkiego o czasie wyzwolenia, rzeczywistym prądzie zadziałania ani o stanie obwodu za aparatem. To różnica między „wydaje się, że działa” a „wiem, że działa”.
Po montażu warto sprawdzić przede wszystkim:
- czy RCD wyłącza obwód po wciśnięciu przycisku test,
- czy neutralne przewody nie są przypadkowo połączone z innym obwodem,
- czy po włączeniu konkretnych urządzeń nie pojawia się natychmiastowe wyzwalanie,
- czy aparat nie pełni roli ochrony przeciążeniowej, bo od tego są bezpieczniki lub wyłączniki nadprądowe,
- czy testy są wykonywane okresowo - w praktyce co najmniej raz w miesiącu warto uruchomić przycisk kontrolny.
Jeżeli różnicówka wyzwala się od razu po załączeniu, problemem bardzo często nie jest sam aparat, tylko błędne połączenie przewodów albo uszkodzone urządzenie w obwodzie. W takiej sytuacji nie szukałbym „szybkiego obejścia”, tylko sprawdziłbym instalację po kolei. Dopiero to pozwala odróżnić awarię od błędu montażowego.
Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to nie jest nią sama wymiana aparatu, tylko uporządkowanie układu przewodów i wykonanie pomiarów. W starej instalacji bez PE różnicówka może być sensownym krokiem przejściowym, ale docelowo bezpieczeństwo daje dopiero poprawna modernizacja: osobny PE, właściwy punkt rozdziału, dobór typu A i sprawdzenie, czy aparat rzeczywiście wyłącza obwód w wymaganym czasie.
