W instalacji elektrycznej liczy się nie tylko przekrój przewodów czy dobór zabezpieczeń. Równie ważne jest to, czy w razie awarii prąd ma bezpieczną drogę do odprowadzenia i czy metalowe części urządzeń nie stają się pod napięciem. W praktyce uziemienie decyduje o tym, czy dom, mieszkanie albo lokal użytkowy będzie naprawdę bezpieczny po remoncie lub przy odbiorze nowej instalacji.
Najważniejsze rzeczy, które warto znać przed remontem instalacji
- Układ ochronny ma odprowadzić prąd uszkodzeniowy i wyrównać potencjały metalowych elementów w budynku.
- Wyłącznik różnicowoprądowy pomaga chronić, ale nie zastępuje przewodu ochronnego ani poprawnych połączeń wyrównawczych.
- W starszych mieszkaniach często spotyka się jeszcze układ TN-C, a po modernizacji TN-C-S lub TN-S.
- W łazience, kuchni i pomieszczeniach technicznych znaczenie ma nie tylko sam przewód ochronny, ale też jakość połączeń wyrównawczych.
- Co najmniej raz na 5 lat trzeba sprawdzać stan instalacji elektrycznej, w tym połączenia, zabezpieczenia, izolację i elementy ochronne.
Jak działa ochrona przeciwporażeniowa od strony instalacji
Ja patrzę na to tak: instalacja ma nie tylko dostarczać energię, ale też umieć szybko zareagować na awarię. Gdy dojdzie do przebicia na obudowę pralki, piekarnika albo metalowej rozdzielnicy, prąd powinien popłynąć ścieżką o możliwie małej impedancji i uruchomić zabezpieczenie. Dzięki temu obudowa nie pozostaje „wisić” pod napięciem dłużej, niż to konieczne.
W praktyce chodzi o trzy rzeczy naraz: przewód ochronny, który prowadzi prąd uszkodzeniowy do punktu odniesienia, połączenia wyrównawcze, które ograniczają różnice potencjałów między metalowymi elementami budynku, oraz zabezpieczenia, które odłączają zasilanie, gdy sytuacja wymyka się spod kontroli. Sama obecność bezpiecznika nie załatwia więc sprawy. Liczy się cały układ, a nie pojedynczy element.
Warto też odróżnić dwie rzeczy, które często są wrzucane do jednego worka: ochronę przeciwporażeniową i ochronę odgromową. To nie to samo. Pierwsza ma chronić ludzi i sprzęt w normalnej eksploatacji oraz przy awarii, druga ma odprowadzać skutki wyładowań atmosferycznych. W dobrze zaprojektowanym budynku obie te warstwy współpracują, ale pełnią inną rolę. Żeby to dobrze ocenić, trzeba jeszcze rozróżnić najczęściej spotykane układy zasilania.
Jakie układy sieci spotyka się w domach i mieszkaniach
W budynkach mieszkalnych i usługowych najczęściej spotyka się kilka układów sieci. Dla użytkownika nie jest to abstrakcja ze schematu, tylko praktyczna informacja o tym, jak poprowadzono przewody i jak wygląda ochrona przy uszkodzeniu. W starszych obiektach nadal zdarzają się rozwiązania, które wymagają modernizacji lub przynajmniej dokładnej diagnostyki.
| Układ | Jak działa | Gdzie spotykany | Praktyczna uwaga |
|---|---|---|---|
| TN-C | Jeden przewód pełni funkcję ochronną i neutralną | Starsze bloki i starsze instalacje | To układ z epoki, w której standardy bezpieczeństwa były inne; przy modernizacji zwykle wymaga rozdziału i uporządkowania ochrony |
| TN-C-S | Do budynku dochodzi przewód wspólny, a dalej rozdziela się go na ochronny i neutralny | Wiele domów po modernizacji | Rozdział powinien być wykonany w jednym, dobrze przemyślanym punkcie, a nie „po drodze” w przypadkowym miejscu |
| TN-S | Przewód ochronny i neutralny są rozdzielone od początku | Nowsze instalacje | To czytelne i wygodne rozwiązanie dla projektanta oraz serwisanta, bo łatwiej kontrolować ochronę i pomiary |
| TT | Obiekt ma własny uziom, a sieć zasilająca pracuje niezależnie od tego punktu | Niektóre domy jednorodzinne i lokalizacje poza gęstą zabudową | Tu jakość uziomu i poprawne pomiary mają szczególne znaczenie, bo od nich zależy skuteczność ochrony |
W praktyce najważniejsze jest to, że inny układ może wymagać innych rozwiązań przy modernizacji. W jednym domu wystarczy uporządkować rozdzielnicę i połączenia ochronne, w innym trzeba zacząć od podstawowej przebudowy obwodów. Znając układ sieci, łatwiej zrozumieć, z jakich elementów składa się cała ochrona.
Z czego składa się skuteczna ochrona w instalacji
Skuteczna ochrona nie opiera się na jednym „magicznym” elemencie. To zestaw powiązanych części, które muszą działać razem. Najczęściej zwracam uwagę na pięć punktów.
- Przewód ochronny PE - łączy metalowe obudowy urządzeń z częścią ochronną instalacji i daje prądowi uszkodzeniowemu bezpieczną drogę.
- Przewód PEN - występuje w starszych układach i łączy funkcję ochronną z neutralną; po modernizacji zwykle dąży się do jego rozdzielenia.
- Wyłącznik różnicowoprądowy - porównuje prąd wpływający i wypływający z obwodu; jeśli pojawi się różnica, wyłącza zasilanie. To ważny dodatek, ale nie zamiennik przewodu ochronnego.
- Połączenia wyrównawcze - łączą metalowe elementy instalacji wodnej, grzewczej, gazowej, konstrukcyjnej i wentylacyjnej, aby nie tworzyły groźnych różnic potencjałów.
- Ograniczniki przepięć - chronią sprzęt przed skokami napięcia, na przykład po burzy lub przy zakłóceniach w sieci.
W polskich przepisach budowlanych wymagane są m.in. oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych, różnicówki jako uzupełnienie ochrony oraz główne i miejscowe połączenia wyrównawcze. To ważne, bo częsty błąd inwestora brzmi: „mam już różnicówkę, więc temat jest zamknięty”. Nie jest. Jeśli przewód ochronny jest źle poprowadzony albo połączenia wyrównawcze pominięto, cała koncepcja traci sens.
Najmocniej czuć to w pomieszczeniach i instalacjach, gdzie metal, wilgoć i duża moc spotykają się w jednym miejscu.
Gdzie ten układ ma największe znaczenie
Są miejsca w domu, w których błędy w ochronie od razu robią się poważniejsze. Wystarczy jeden element pod napięciem, wilgotna powierzchnia albo metalowa obudowa, żeby ryzyko rosło bardzo szybko.
- Łazienka - wilgoć, baterie, grzejniki drabinkowe i metalowe elementy armatury sprawiają, że połączenia wyrównawcze mają tu realne znaczenie.
- Kuchnia - zmywarka, piekarnik, płyta indukcyjna i lodówka pracują długo, często pod dużym obciążeniem, więc jakość obwodów i ochrony nie może być przypadkowa.
- Pralnia i kotłownia - pompy, grzałki, automatykę i metalowe obudowy trzeba traktować bardzo serio, bo awaria bywa niewidoczna aż do momentu, gdy zadziała zabezpieczenie.
- Garaż i warsztat - elektronarzędzia, przedłużacze i metalowe stoły warsztatowe to miejsce, gdzie luźne połączenia wychodzą szybciej niż w salonie.
- Dom z pompą ciepła lub fotowoltaiką - dochodzą kolejne źródła napięcia, sterowniki i przekształtniki, więc instalacja musi być zaprojektowana bardziej świadomie niż „na minimum”.
W takich strefach szczególnie ważne jest to, żeby elementy przewodzące nie miały różnych potencjałów. To właśnie dlatego przy odbiorze nie wystarczy obejrzeć gniazd i rozdzielnicy. Trzeba też sprawdzić, czy całość faktycznie działa w badaniu pomiarowym.

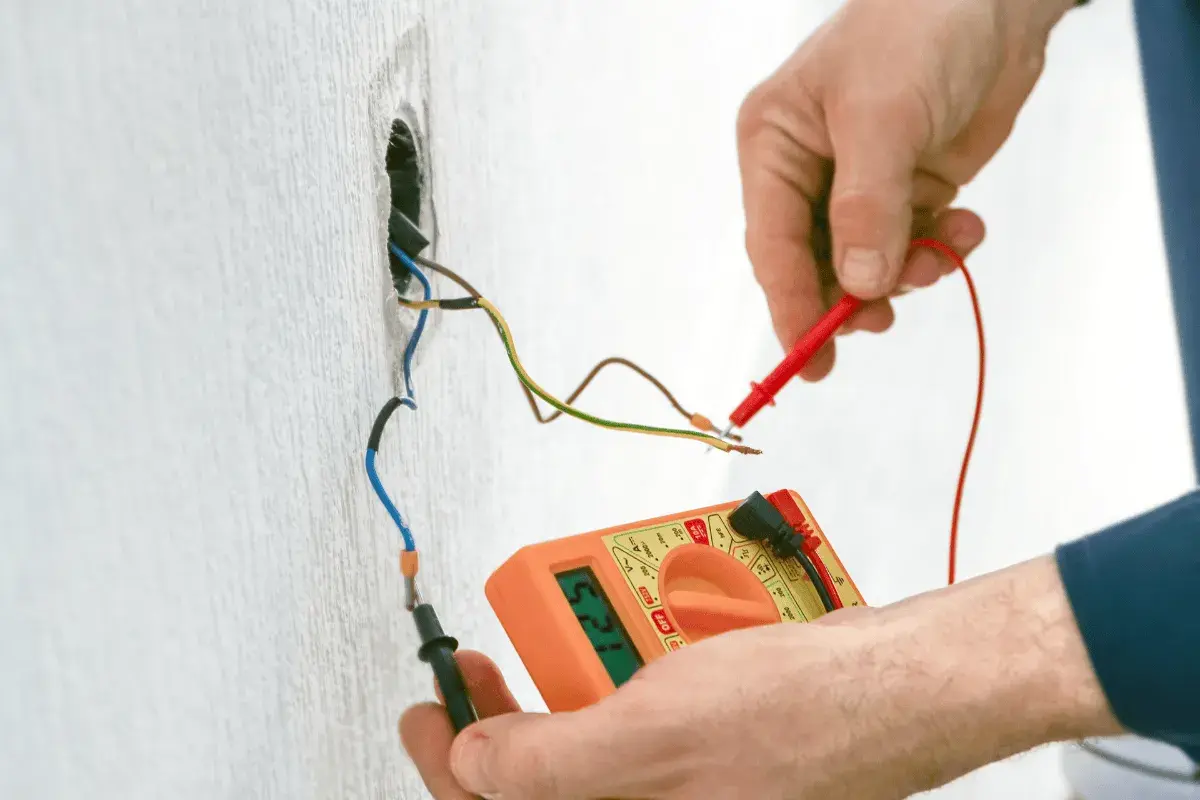

Jak sprawdza się instalację i kiedy robić pomiary
Według GUNB co najmniej raz na 5 lat należy przeprowadzić kontrolę instalacji elektrycznej i piorunochronnej. Taka kontrola obejmuje nie tylko oględziny, ale też sprawdzenie stanu połączeń, osprzętu, zabezpieczeń, środków ochrony przeciwporażeniowej, izolacji przewodów i elementów ochronnych związanych z odprowadzeniem prądu do ziemi. To nie jest formalność na papierze. To badanie, które ma pokazać, czy instalacja wciąż jest bezpieczna po latach użytkowania.
| Badanie | Co pokazuje | Dlaczego jest ważne |
|---|---|---|
| Ciągłość przewodów ochronnych | Czy obudowy i elementy metalowe mają nieprzerwaną drogę ochronną | Bez ciągłości nawet najlepsze zabezpieczenie może nie zadziałać tak, jak powinno |
| Rezystancja uziomu | Czy punkt odniesienia dla ochrony ma odpowiednią skuteczność | Ma znaczenie zwłaszcza tam, gdzie budynek pracuje w układzie TT albo korzysta z własnego uziomu |
| Impedancja pętli zwarcia | Czy przy awarii zabezpieczenie odłączy obwód w wymaganym czasie | To jeden z kluczowych testów bezpieczeństwa przy uszkodzeniu izolacji |
| Test wyłącznika różnicowoprądowego | Czy różnicówka reaguje na prąd upływu | Pokazuje, czy dodatkowa ochrona działa wtedy, gdy naprawdę jest potrzebna |
Ja polecam robić takie pomiary nie tylko zgodnie z obowiązkiem okresowym, ale też po większym remoncie, po zalaniu, po uderzeniu pioruna w okolicy albo przed zakupem starszego lokalu. Jeśli instalacja była przerabiana „po kawałku”, bez dokumentacji, to właśnie pomiary najczęściej pokazują prawdziwy stan rzeczy. Jeżeli tutaj coś zostało zrobione na skróty, problemy zwykle wychodzą dopiero po oddaniu mieszkania albo po pierwszej awarii.
Najczęstsze błędy, które psują bezpieczeństwo
Z praktyki widzę, że większość problemów nie bierze się z jednego spektakularnego błędu, tylko z kilku drobnych skrótów. Każdy z nich osobno wygląda niewinnie, ale razem potrafią mocno obniżyć poziom ochrony.
- Traktowanie metalowych rur jak pewnego uziomu - to rozwiązanie bywa dopuszczalne tylko pod warunkami i po uzgodnieniu z jednostką eksploatującą sieć; nie można zakładać tego „z automatu”.
- Mostkowanie ochrony i neutralnego tam, gdzie nie powinno go być - takie prowizorki bywają spotykane w starych gniazdach i rozdzielnicach, ale po modernizacji potrafią stworzyć realne zagrożenie.
- Brak połączeń wyrównawczych w łazience - przy metalowej armaturze, grzejnikach i rurach to nie jest dodatek, tylko część systemu bezpieczeństwa.
- Przekonanie, że różnicówka załatwia wszystko - bez sprawnego przewodu ochronnego i poprawnych pomiarów jej skuteczność jest ograniczona.
- Samodzielne przeróbki bez protokołu pomiarowego - to najprostsza droga do sytuacji, w której instalacja „działa”, ale nie wiadomo, czy jest bezpieczna.
Warto też pamiętać, że połączenia wyrównawcze obejmują nie tylko wodę i ogrzewanie, ale również metalowe elementy instalacji gazowej, kanały wentylacyjne, konstrukcję szybu windy czy elementy telekomunikacyjne. Im więcej metalowych części w budynku, tym ważniejsze jest uporządkowanie całego układu. Dlatego na końcu liczy się nie tylko wykonanie, ale też sposób zamknięcia całego projektu.
Co warto dopiąć, zanim zakryjesz ściany i zamkniesz rozdzielnicę
Jeżeli robię przegląd inwestycji albo odbieram świeżo wykonaną instalację, zawsze proszę o kilka rzeczy, bo później są one warte więcej niż najładniejsze gniazdka. Najtaniej poprawia się instalację wtedy, gdy jeszcze widać przewody i połączenia, a nie wtedy, gdy wszystko jest już zaszpachlowane i wykończone.
- Poproś o schemat obwodów i opis rozdzielnicy.
- Sprawdź, czy kuchnia, łazienka, oświetlenie i urządzenia dużej mocy mają osobne obwody.
- Ustal, gdzie wykonano rozdział przewodu PEN, jeśli w ogóle występuje.
- Zażądaj protokołu z pomiarów i opisu użytego uziomu.
- Zrób zdjęcia tras przewodów przed tynkowaniem lub zabudową płytą.
- Przy nowym domu zaplanuj fundamentowy uziom i zostaw dostęp do punktu kontrolnego.
Jeśli instalacja ma działać bezpiecznie przez lata, liczy się cały układ: uziom, przewód ochronny, połączenia wyrównawcze, zabezpieczenia i regularne pomiary. W dobrze wykonanym domu te elementy nie są dodatkiem technicznym, tylko podstawą spokojnego użytkowania.
